Cylindrical Grinding Machine: Definition and Common Workpieces | 원통연삭기란? 정의와 가공 가능한 주요 부품

Cylindrical grinding is a precision machining process used to finish the external or internal surfaces of cylindrical components such as shafts, bearing parts, and precision mechanical components. During the grinding process, the workpiece rotates while a grinding wheel removes microscopic layers of material, enabling tight dimensional tolerances and consistent surface quality.

Because of its ability to achieve high dimensional accuracy, excellent roundness, and superior surface finish, cylindrical grinding is widely used in industries such as automotive, aerospace, bearing manufacturing, and industrial machinery.

원통 연삭은 샤프트, 베어링 부품, 정밀 기계 부품과 같은 원통형 부품의 외경 또는 내경을 고정밀로 가공하는 정밀 가공 공정입니다. 연삭 과정에서는 워크피스가 회전하는 동안 연삭 지석이 미세한 재료층을 제거하여 엄격한 치수 공차와 안정적인 표면 품질을 구현합니다.

높은 치수 정밀도와 우수한 원형도, 표면 품질을 확보할 수 있기 때문에 원통 연삭은 자동차, 항공우주, 베어링 제조, 산업 장비 등 다양한 제조 산업에서 정밀 회전 부품 가공에 널리 활용됩니다.

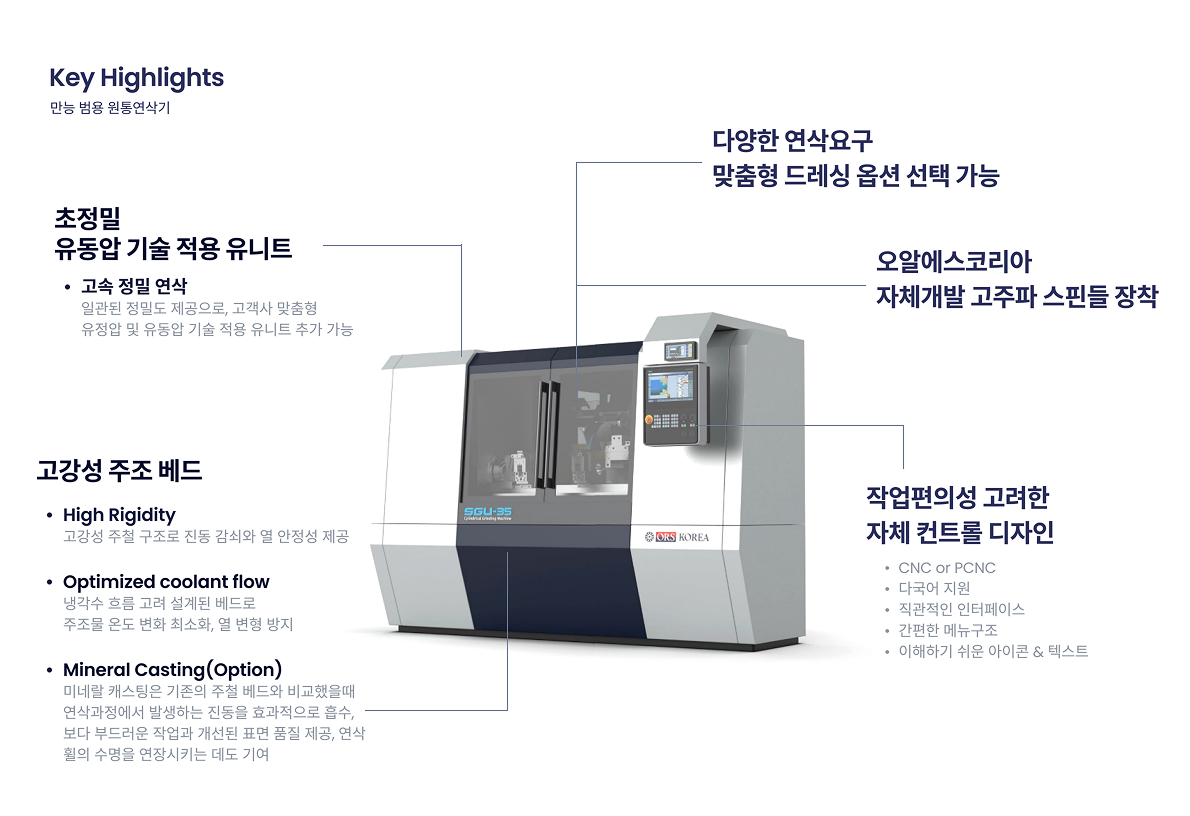

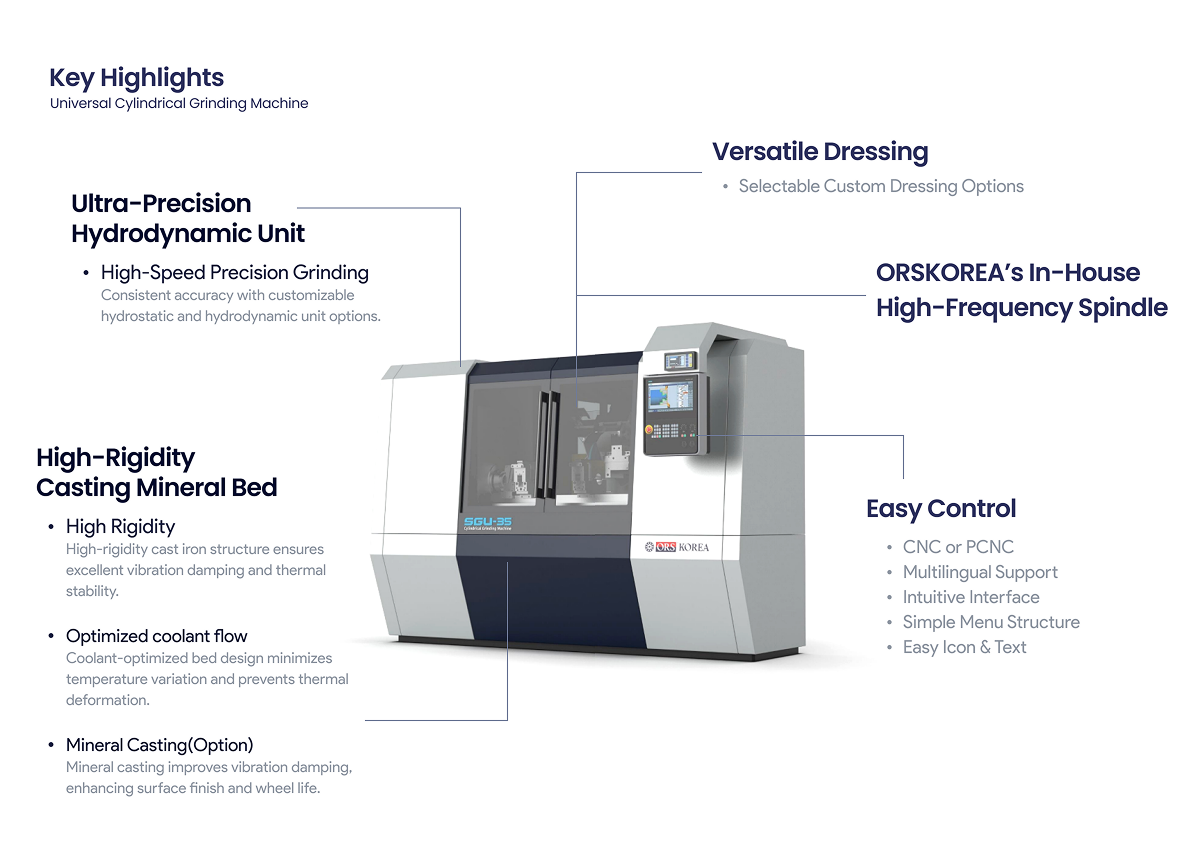

ORSKOREA develops high-precision cylindrical grinding machines designed for demanding industrial environments. The SGU-35N CNC Universal Cylindrical Grinding Machine is designed for both single-piece machining and mass production of medium-sized workpieces, delivering stable grinding performance and high machining accuracy.

Key Specifications

• Center distance: 600 mm
• Maximum workpiece weight: 130 kg
• 3-axis CNC control system (G/W slide, W/H slide, W/H spindle axis)
• Hydrodynamic G/W slide with temperature control unit for stable grinding quality
• Standard hydraulic tank system for easy maintenance

오알에스코리아는 다양한 산업 환경에서 안정적인 가공 성능을 제공하는 고정밀 원통연삭기를 개발하고 있습니다. SGU-35N CNC 범용 원통연삭기는 중간 크기 가공품의 단품 가공부터 대량 생산까지 대응할 수 있도록 설계된 장비로, 안정적인 연삭 성능과 높은 가공 정밀도를 제공합니다.

주요 사양

• 센터 간 거리: 600 mm
• 최대 가공 중량: 130 kg
• 3축 CNC 제어 시스템 (G/W 슬라이드, W/H 슬라이드, W/H 회전축)
• 유동압 타입 G/W 슬라이드 + 온도 제어 유니트 적용
• 유지보수가 간편한 표준형 유압 탱크 기본 구성

Grinding Wheel (G/W) Table

The grinding wheel table supports the grinding spindle and provides the rigidity required to withstand heavy grinding loads. The spindle is built on a high-rigidity cast structure to ensure stable grinding performance and durability during continuous machining.

연삭 지석축 테이블

연삭 지석측 테이블은 연삭 스핀들을 지지하며 연삭 과정에서 발생하는 하중을 안정적으로 지탱할 수 있도록 설계된 핵심 구조입니다. 지석축 스핀들은 고강성 주물 구조를 기반으로 제작되어 안정적인 연삭 환경을 제공하고 높은 연삭 부하에도 대응할 수 있습니다.

Work Head (W/H) Table

The work head table holds and rotates the workpiece during grinding operations. It is equipped with high-precision angular contact bearings to ensure stable support between the tailstock and work headstock.

The system also supports various chuck configurations and optional mechanisms designed to maximize roundness and runout accuracy of the workpiece.

워크헤드 테이블

워크헤드 테이블은 연삭 과정에서 워크피스를 지지하고 회전시키는 역할을 하는 핵심 장치입니다. 고정밀 앵귤러 콘택트 베어링을 적용하여 테일스톡과 워크 헤드스톡 사이의 강성을 안정적으로 유지합니다.

또한 다양한 센터 또는 척(Chuck) 장착이 가능하며, 워크의 진원도와 원통도 정밀도를 극대화하기 위한 다양한 메커니즘을 옵션으로 적용할 수 있습니다.

Cylindrical grinding is used to machine a wide range of precision cylindrical components across many manufacturing industries. Typical cylindrical grinding workpieces include shafts, bearing parts, automotive components, aerospace components, hydraulic rods, and various precision tools that require accurate rotational geometry.

원통 연삭은 다양한 제조 산업에서 사용되는 정밀 원통형 부품을 가공하는 데 널리 활용됩니다. 대표적인 원통연삭 워크피스로는 샤프트, 베어링 부품, 자동차 부품, 항공우주 부품, 유압 로드, 그리고 다양한 정밀 공구 등이 있습니다.

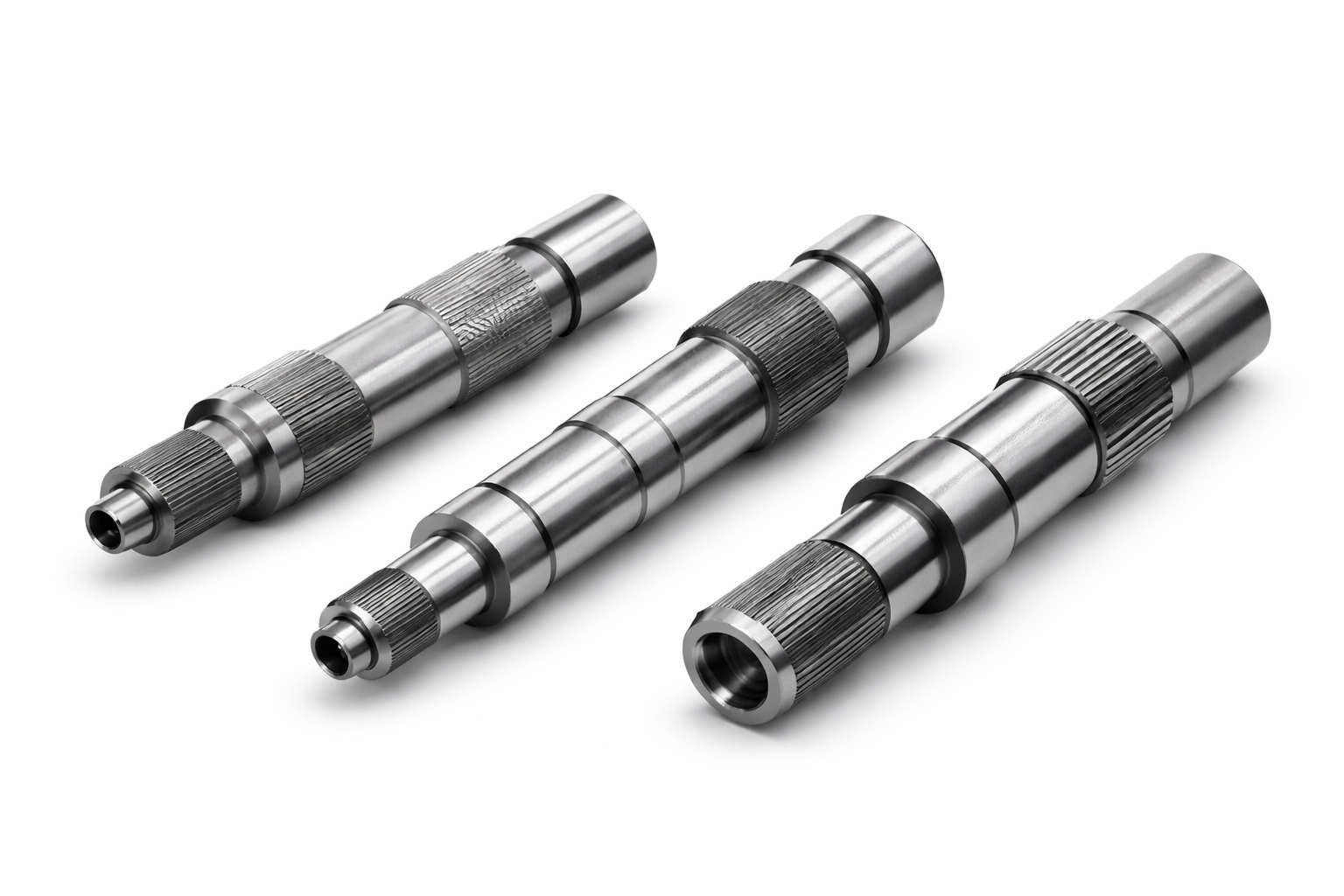

Shafts are among the most common cylindrical grinding workpieces. They are widely used in motors, gearboxes, industrial machinery, and automotive transmission systems where precise rotational motion is required.

The cylindrical grinding process ensures accurate diameter control and a smooth surface finish, which helps reduce vibration and wear in rotating systems. Because shafts often interact with bearings and seals, precision grinding is essential to maintain stable mechanical performance and long-term reliability.

샤프트는 원통 연삭으로 가공되는 대표적인 워크피스 중 하나입니다. 샤프트는 모터, 기어박스, 산업용 기계, 자동차 변속기 등 정밀한 회전 운동이 요구되는 다양한 장비와 시스템에서 사용됩니다.

원통 연삭 공정은 정확한 직경 제어와 우수한 표면 품질을 확보할 수 있게 하며, 이는 회전 시스템에서 진동과 마모를 줄이는 데 중요한 역할을 합니다. 또한 샤프트는 베어링과 씰과 직접 맞물리는 경우가 많기 때문에 기계적 성능과 장비의 안정적인 작동을 위해 정밀 연삭이 필수적입니다.

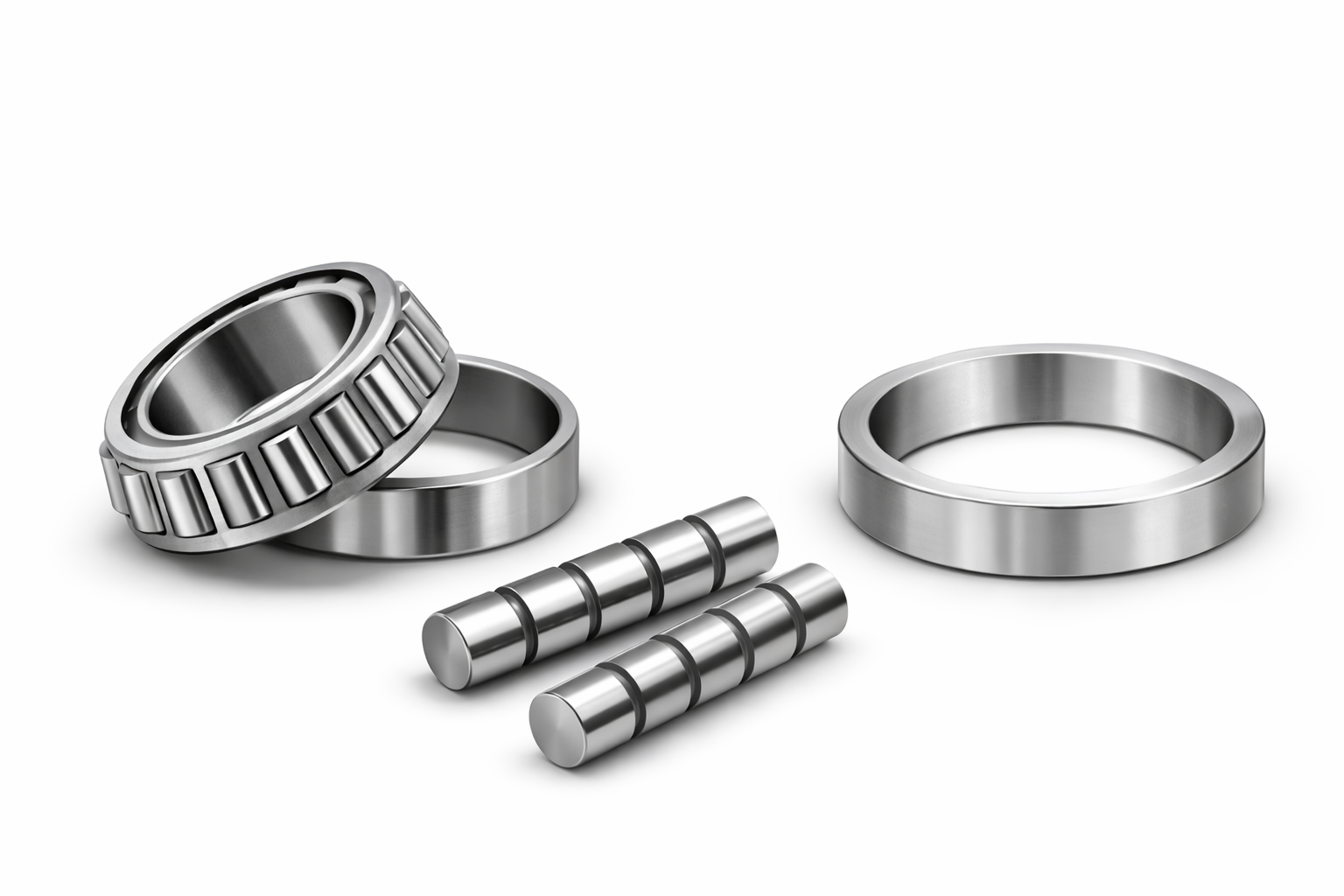

Bearings are essential components that enable smooth rotational motion in a wide range of mechanical systems. Typical bearing parts processed through cylindrical grinding include bearing races, bearing rings, and bearing rollers.

Through cylindrical grinding, these components achieve precise geometry and smooth surface finishes, ensuring stable and reliable rotational performance.

베어링은 다양한 기계 시스템에서 원활한 회전 운동을 가능하게 하는 핵심 부품입니다. 원통 연삭으로 가공되는 대표적인 베어링 부품으로는 베어링 레이스, 베어링 링, 베어링 롤러 등이 있습니다.

이러한 부품은 원통 연삭을 통해 정밀한 형상과 매끄러운 표면을 확보하여 안정적인 회전 성능을 구현할 수 있습니다.

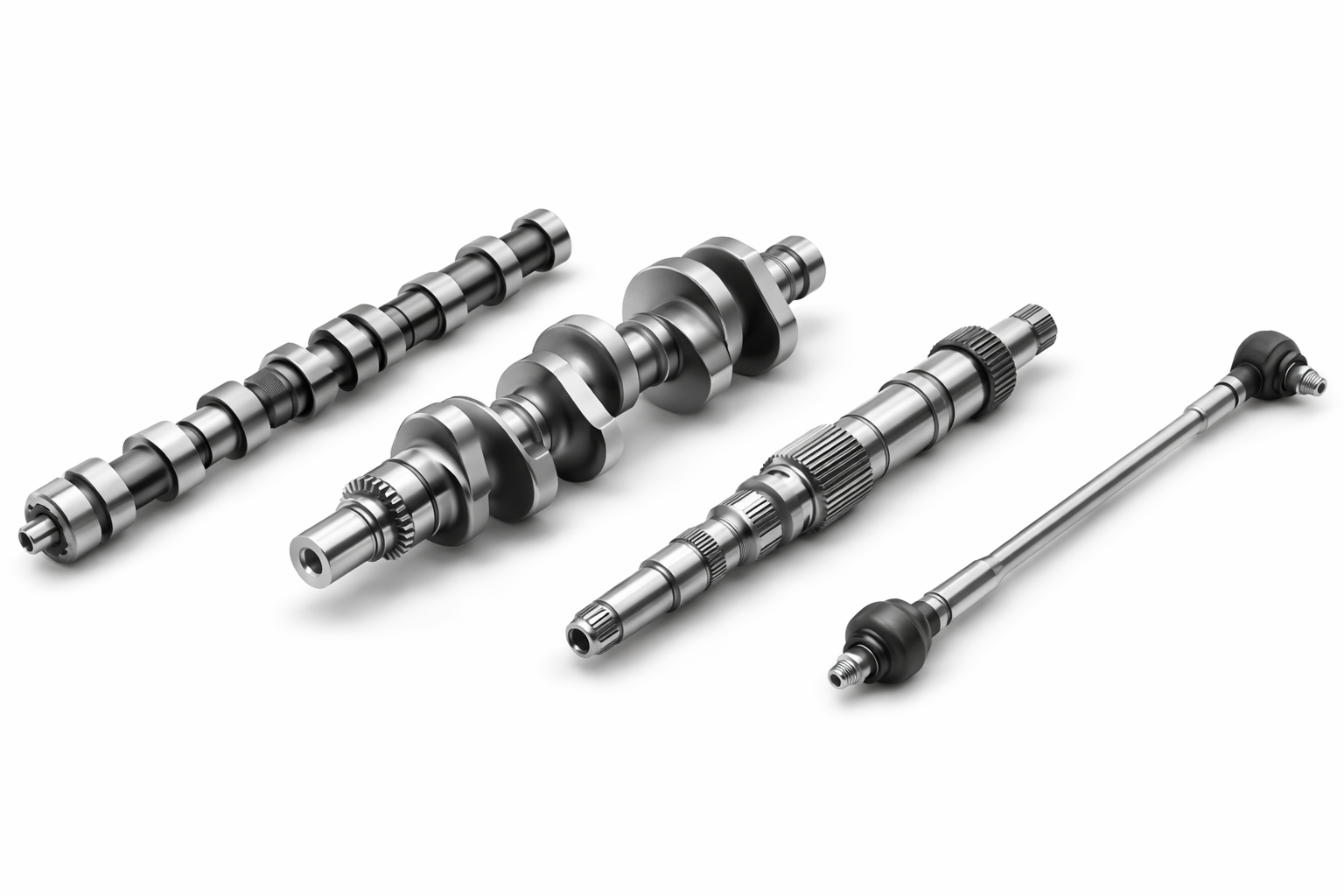

The automotive industry relies heavily on precision grinding to manufacture critical components such as camshafts, crankshafts, transmission shafts, and steering system parts.

These components must operate under high loads and high rotational speeds. Cylindrical grinding helps achieve the surface finish, concentricity, and durability required for reliable performance in automotive systems.

자동차 산업에서는 캠샤프트, 크랭크샤프트, 변속기 샤프트, 스티어링 시스템 부품과 같은 핵심 부품을 생산하기 위해 정밀 연삭 공정이 널리 활용됩니다.

이러한 부품은 높은 하중과 고속 회전 조건에서 작동해야 합니다. 원통 연삭 공정은 자동차 시스템에서 요구되는 표면 품질, 동심도, 그리고 내구성을 확보하는 데 중요한 역할을 합니다.

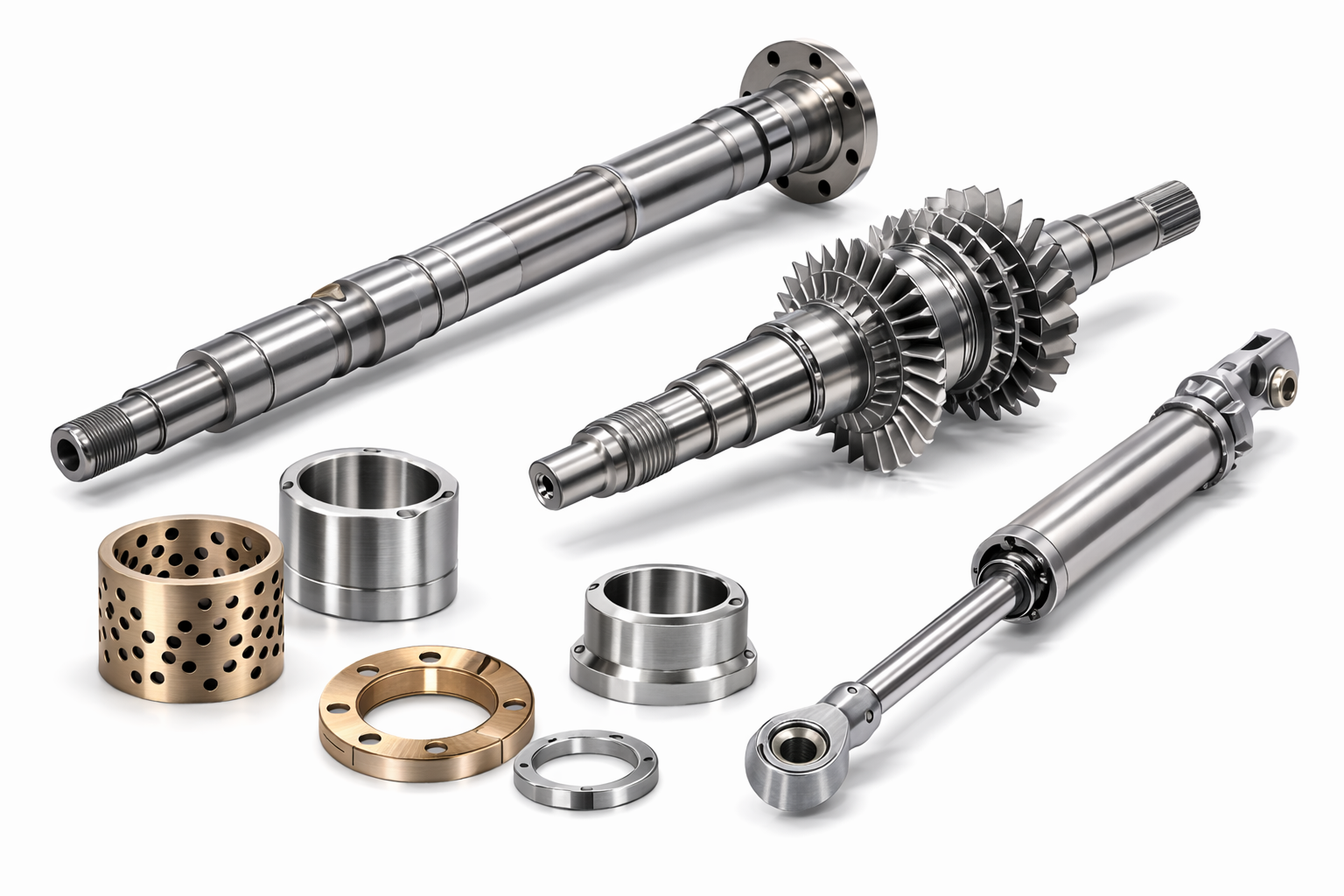

Aerospace and defense components require some of the highest precision standards in manufacturing. Typical cylindrical grinding workpieces in the aerospace and defense industry include landing gear shafts, turbine shafts, actuator rods, and precision bushings.

Because aerospace and defense systems demand exceptional reliability and safety, cylindrical grinding is widely used to achieve tight tolerances and high surface integrity.

항공우주 및 방산 부품은 제조 산업에서 가장 높은 수준의 정밀도 기준을 요구합니다. 항공우주 및 방산 산업에서 원통 연삭으로 가공되는 대표적인 부품으로는 랜딩기어 샤프트, 터빈 샤프트, 액추에이터 로드, 정밀 부싱 등이 있습니다.

항공우주 및 방산 시스템은 극도의 신뢰성과 안전성이 요구되기 때문에, 원통 연삭 공정을 통해 엄격한 공차와 높은 표면 품질을 확보하는 것이 매우 중요합니다.

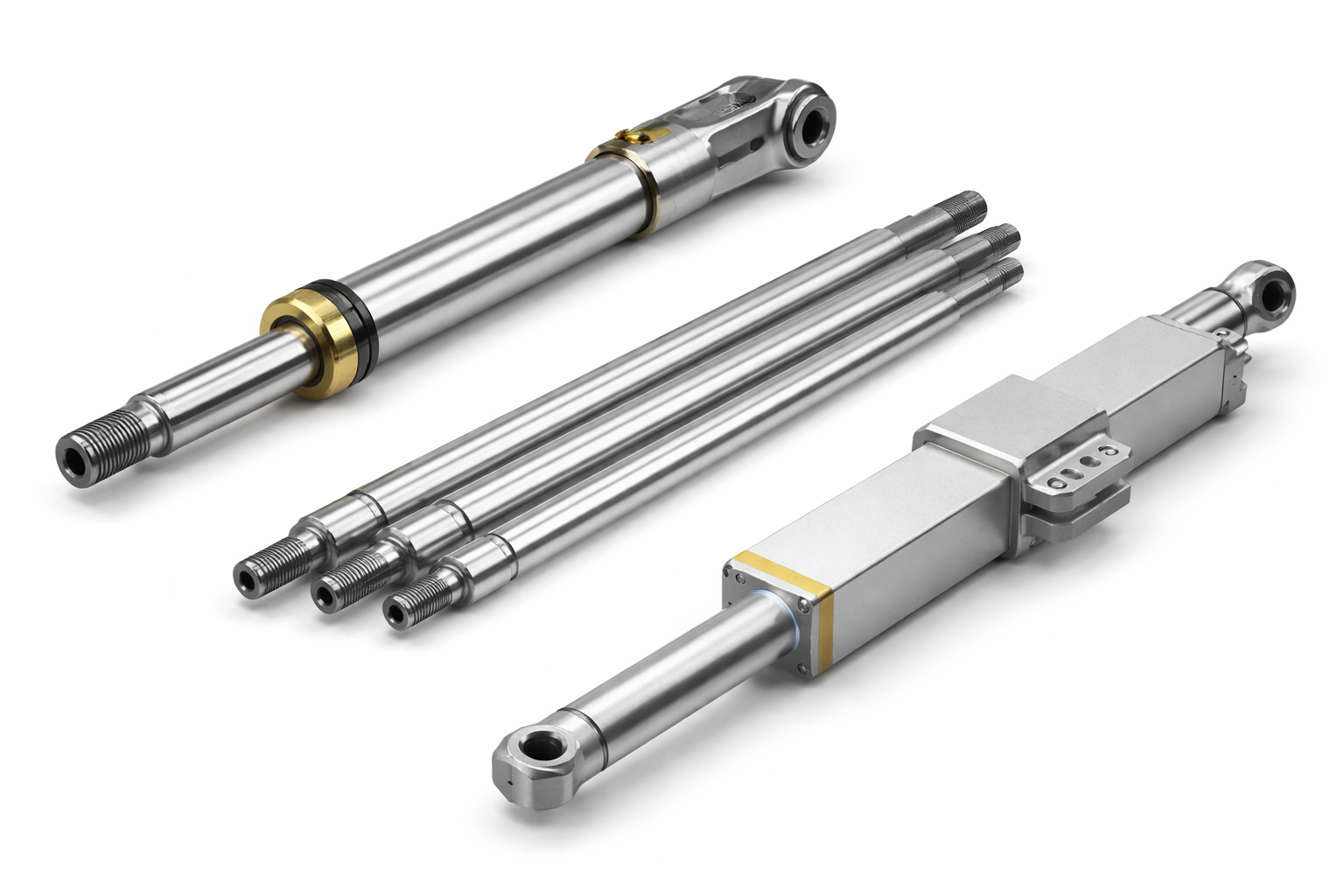

Hydraulic systems rely on precisely finished rods to maintain proper sealing performance and stable hydraulic pressure. Typical components processed through cylindrical grinding include hydraulic cylinder rods, piston rods, and industrial actuator rods.

Through precision grinding, these rods achieve high-quality surface finishes that help reduce friction, improve sealing performance, and extend equipment lifespan.

유압 시스템은 안정적인 씰 성능과 유압을 유지하기 위해 정밀하게 가공된 로드를 필요로 합니다. 원통 연삭으로 가공되는 대표적인 부품으로는 유압 실린더 로드, 피스톤 로드, 산업용 액추에이터 로드 등이 있습니다.

정밀 연삭 공정을 통해 이러한 로드는 높은 표면 품질을 확보할 수 있으며, 이를 통해 마찰을 줄이고 씰 성능을 개선하며 장비 수명을 연장할 수 있습니다.

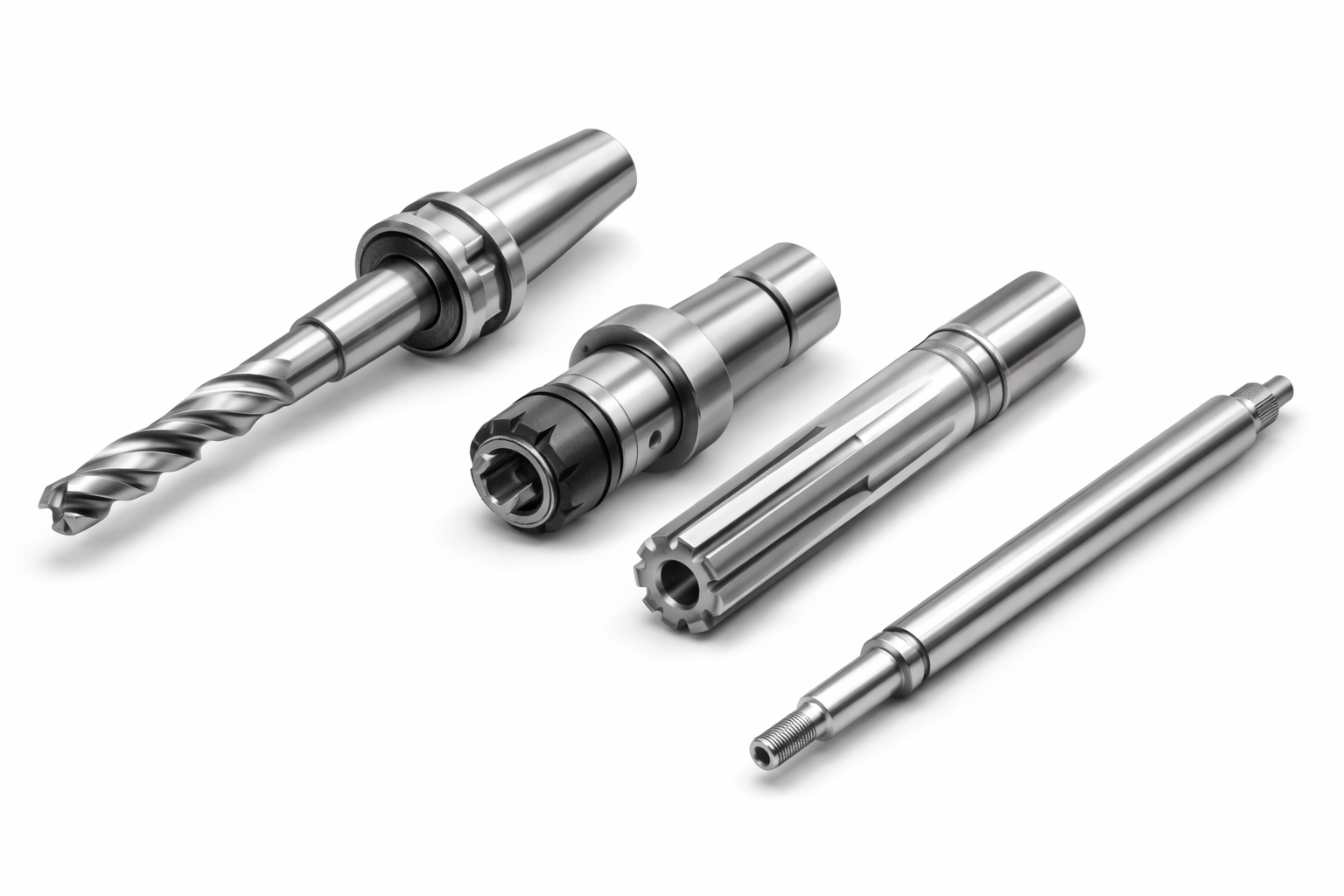

Many tools used in manufacturing also require cylindrical grinding during their production process. Typical examples include drill shanks, tool holders, reamer bodies, and high-precision tool shafts.

The cylindrical grinding process ensures that these cutting tools maintain precise alignment and stable rotational performance during machining operations.

제조 공정에서 사용되는 다양한 공구 역시 생산 과정에서 원통 연삭 공정이 필요합니다. 대표적인 예로는 드릴 샹크, 공구 홀더, 리머 바디, 그리고 정밀 공구 샤프트 등이 있습니다.

원통 연삭 공정은 이러한 절삭 공구가 가공 과정에서 정확한 정렬을 유지하고 안정적인 회전 성능을 확보하도록 하는 데 중요한 역할을 합니다.

Cylindrical grinding is a machining process widely used across many manufacturing industries that require high precision rotational components. Industries such as automotive, bearing manufacturing, aerospace and defense, and heavy industrial equipment continuously produce parts like shafts, rollers, and gear related components that demand strict dimensional accuracy and stable rotational performance. In these sectors, diameter accuracy, roundness, and surface quality directly influence equipment performance and durability, making precision finishing processes extremely important.

In many manufacturing environments, cylindrical grinding is applied after turning or heat treatment to achieve higher precision and more consistent quality. Rotational components used in industrial systems such as drive shafts, rollers, and precision mechanical parts can achieve tight tolerances and superior surface finishes through cylindrical grinding.

원통 연삭은 고정밀 회전 부품이 필요한 다양한 제조 산업에서 활용되는 가공 공정입니다. 특히 자동차, 베어링 제조, 항공우주 및 방산, 중공업 및 산업 장비와 같은 산업에서는 샤프트, 롤러, 기어 관련 부품과 같이 높은 치수 정밀도와 안정적인 회전 성능이 요구되는 부품이 지속적으로 생산됩니다. 이러한 산업에서는 직경 정밀도, 원형도, 표면 품질과 같은 요소가 장비의 성능과 내구성에 직접적인 영향을 미치기 때문에 정밀한 마무리 가공 공정이 매우 중요합니다.

실제 제조 현장에서는 선삭이나 열처리 이후에도 더 높은 정밀도와 안정적인 품질을 확보하기 위해 원통 연삭 공정을 적용하는 경우가 많습니다. 구동축, 롤러, 정밀 기계 부품과 같이 다양한 산업 장비에 사용되는 회전 부품들은 원통 연삭을 통해 엄격한 공차와 우수한 표면 품질을 확보할 수 있습니다.

If your production process requires high-precision cylindrical or rotational components, cylindrical grinding can be an effective solution. If you would like to evaluate grinding feasibility or discuss processing specifications for a specific part, please consult with ORSKOREA engineers.

생산 공정에서 고정밀 원통형 또는 회전 부품 가공이 필요하다면 원통 연삭이 효과적인 솔루션이 될 수 있습니다. 특정 부품의 연삭 적용 가능성이나 가공 사양이 궁금하다면 오알에스코리아 엔지니어와 상담해 보시기 바랍니다.

ORSKOREA specializes in high-precision grinding machines and spindle technologies designed to deliver stable machining performance even in demanding industrial environments. Our solutions support manufacturers across a wide range of industries including automotive, aerospace, defense, bearing manufacturing, heavy industrial equipment, and precision component production, helping them achieve higher machining accuracy, stable grinding performance, and improved productivity.

If you are evaluating cylindrical grinding solutions, explore how ORSKOREA’s grinding technologies can improve the quality and efficiency of your production process.

In our next article, we will introduce common workpieces that can be processed using centerless grinding and explore its applications across different industries. If you are interested in learning which components are suitable for centerless grinding, stay tuned for our upcoming post.

오알에스코리아는 까다로운 산업 환경에서도 안정적인 가공 성능을 구현할 수 있도록 설계된 고정밀 연삭기와 스핀들 기술을 전문적으로 제공하고 있습니다. 당사의 솔루션은 자동차, 항공우주, 방산, 베어링 제조, 중공업 장비, 정밀 부품 생산 등 다양한 산업 분야의 제조업체들이 더 높은 가공 정밀도와 안정적인 연삭 성능, 향상된 생산성을 달성할 수 있도록 지원합니다.

원통 연삭 솔루션을 검토하고 있다면 오알에스코리아의 연삭 기술이 생산 공정의 품질과 효율을 어떻게 향상시킬 수 있는지 확인해 보시기 바랍니다.

다음 글에서는 센타레스(무심) 연삭을 통해 가공할 수 있는 대표적인 워크피스와 산업 적용 사례를 소개할 예정입니다. 센터리스 연삭이 어떤 부품 가공에 활용될 수 있는지 궁금하시다면 다음 포스팅도 관심 있게 지켜봐 주세요!
