Internal Thread Grinding Machine : Leading the Precision Machining in the Robotics Industry 내경 나사 연삭기, 로봇 산업의 정밀 가공을 책임지다

What Is an Internal Thread Grinding Machine?

내경 나사 연삭기란?

An internal thread grinding machine is a specialized machine designed to precisely grind internal threads inside components. Compared to external thread grinding, internal thread grinding is far more demanding in terms of machining conditions and precision, requiring advanced technology and highly stable equipment.

Internal thread grinding Machines are mainly used for grinding fastener components in the aerospace and defense sectors, reducer components used in humanoid robots, and ball screws, which are experiencing growing demand in the automotive industry.

내경 나사 연삭기는 부품의 내부에 정밀한 나사산을 가공할 수 있는 전문 장비입니다. 외경 나사 연삭에 비해 가공 조건이 까다롭고 정밀도를 맞추기 어려워 고도의 기술력과 장비 안정성이 요구됩니다.

내경나사연삭기는 주로 항공, 방산쪽의 Fastener 부품과 휴머노이드 로봇에 사용되는 감속기 부품, 그리고 자동차 산업에서 수요가 증가하고 있는 볼스크류의 연삭이 가능합니다.

Application in the Robotics Industry

로봇 산업에서의 내경 나사 연삭기 활용

The demand for internal thread grinding machines is steadily increasing in the robotics industry. This is because high-precision thread machining is essential for assembling key components such as the robot’s body, joints, arms, and legs. Given the frequent vibrations and high-speed movements involved, precise fastening and high durability are critical. In addition, internal thread grinding machines are widely used for machining ball screws for precise motion control, as well as fixing components inside reducers.

로봇 산업에서는 내경 나사 연삭기의 수요가 점차 증가하고 있습니다. 로봇의 몸통, 관절, 팔, 다리 등을 조립할 때는 고정밀 나사 가공이 필수적이기 때문입니다. 특히 반복적인 진동과 고속 동작이 많은 만큼 정밀한 체결력과 내구성이 요구됩니다. 그 외에도 정밀 구동을 위한 볼스크류, 감속기 내 고정 부품 가공 등에도 광범위하게 사용됩니다.

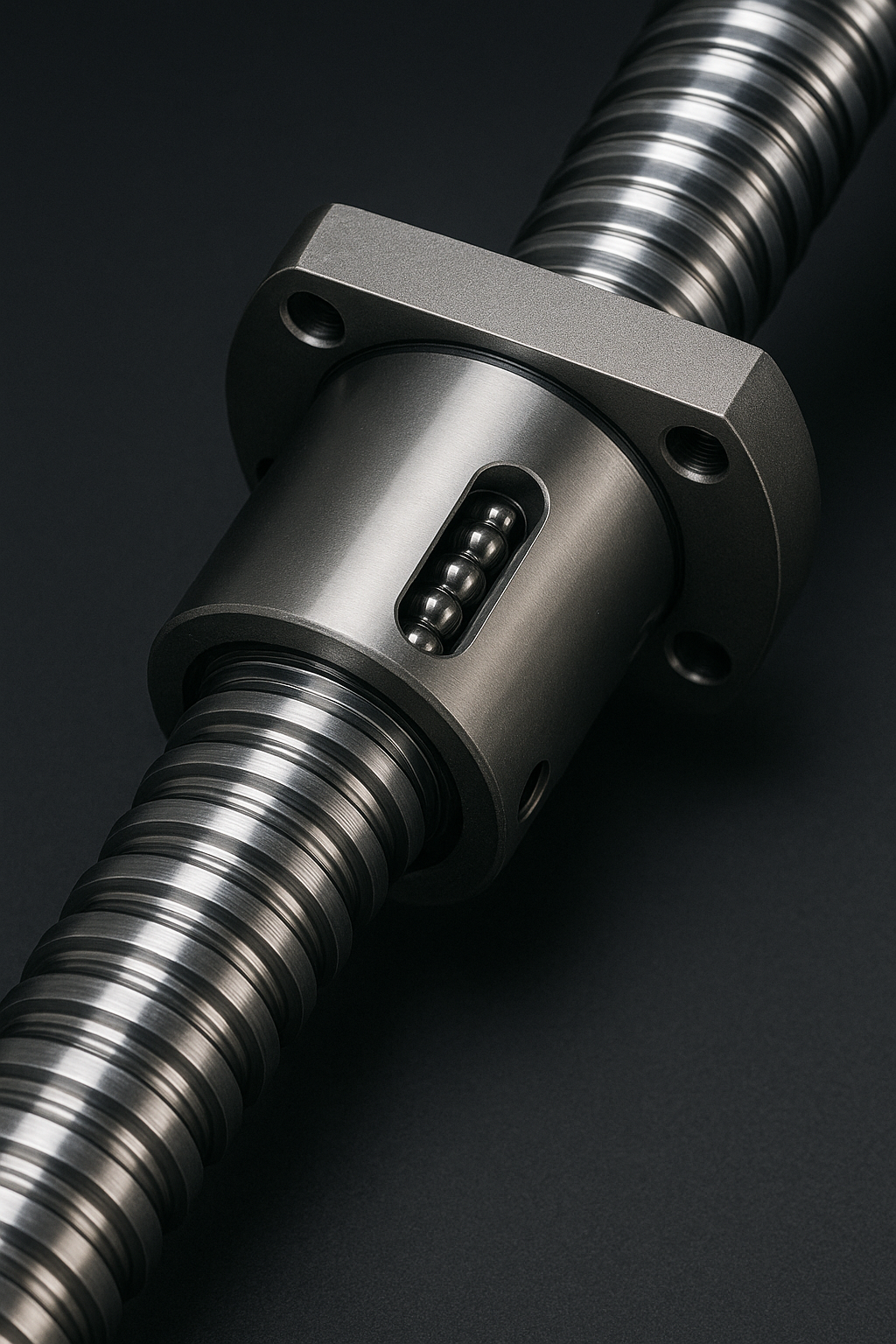

Ball Screw Grinding

볼스크류 가공

Ball Screws are essential linear motion components used in industrial robots, collaborative robots, and linear modules. Their internal ball nuts require precision levels of ±2μm and consistent pitch accuracy. This level of accuracy can only be achieved with a dedicated internal thread grinding machine.

볼스크류는 산업용 로봇, 협동로봇, 리니어 모듈 등에서 직선 구동을 담당하는 핵심 부품입니다. 내부의 볼 너트는 ±2μm 수준의 정밀도와 안정적인 피치 가공이 요구되며, 이를 가능하게 하는 장비가 바로 내경 나사 연삭기입니다.

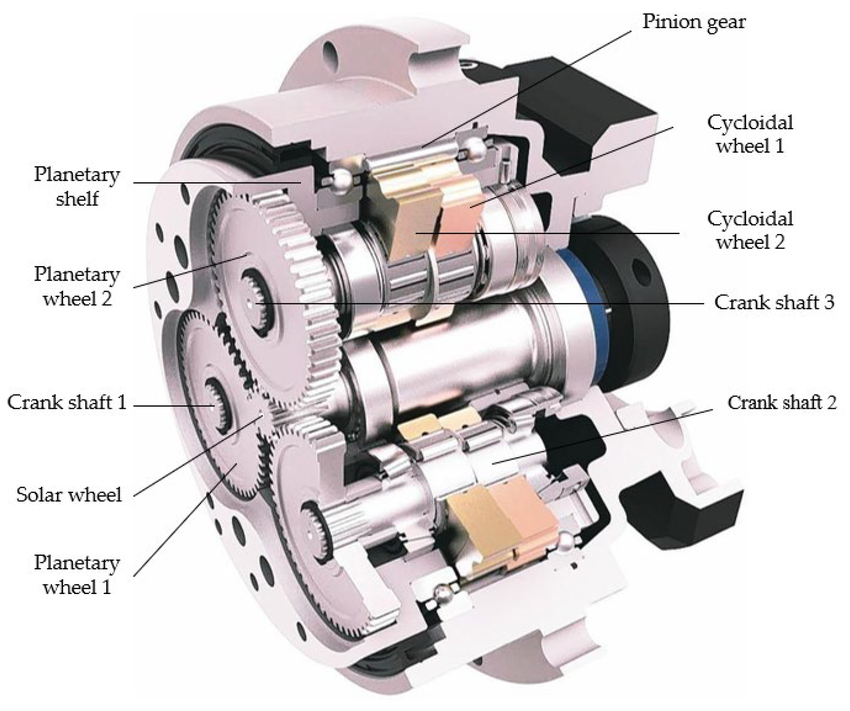

Internal Thread Grinding for Robot Reducers

로봇 감속기용 고정 나사 가공

To ensure smooth and accurate movement, robots rely on reducers. Inside the reducer, fixing nuts are used to securely hold smaller components in place. These nuts demand high-precision internal thread machining, which is carried out by an internal thread grinding machine.

로봇이 부드럽고 정확하게 움직이기 위해서는 감속기라는 핵심 부품이 필요합니다. 감속기 내부에는 작은 부품들을 단단히 고정시키는 고정 너트가 들어가며, 이 부품들 또한 내경 나사 연삭기를 통해 고정밀 가공이 이뤄집니다.

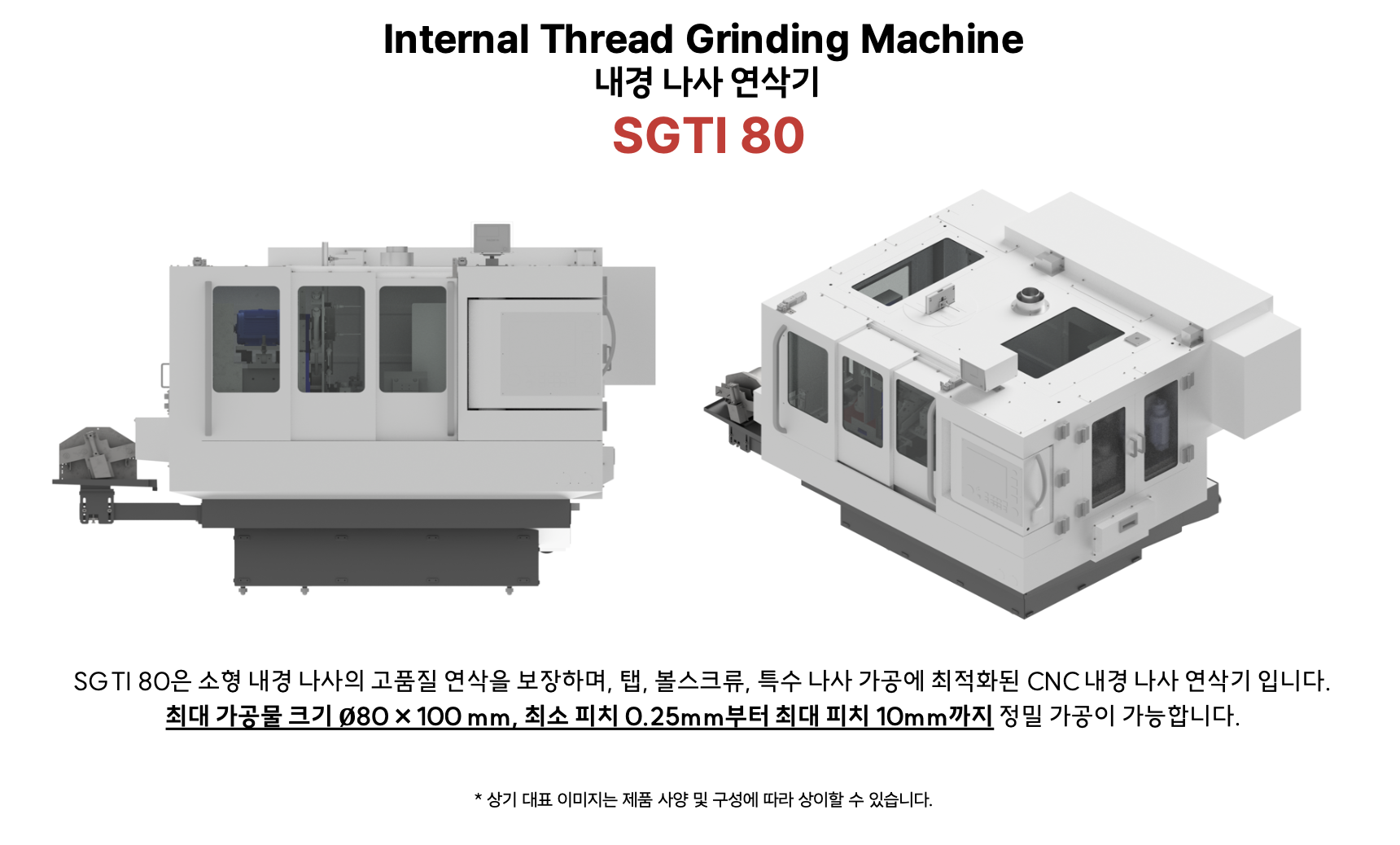

ORSKOREA SGTI-80: A New Standard in Internal Thread Grinding

오알에스코리아 SGTI-80: 내경 나사 가공의 새로운 기준

The SGTI-80 is ORSKOREA’s independently developed high-precision internal thread grinding machine, designed as an optimal solution for domestic and global precision part manufacturers.

SGTI-80은 오알에스코리아가 독자 개발한 고정밀 내경 나사 연삭기로, 국내외 정밀 부품 가공 산업을 위한 최적의 솔루션입니다.

Key Features:
주요 특징 :

• 5-axis servo control system enabling precise grinding of complex thread profiles
  5축 서보 제어 시스템으로 복잡한 나사 형상도 정밀 가공 가능
• High-rigidity structure minimizing vibration and thermal distortion
  고강성 구조 설계로 진동 억제 및 열 변형 최소화
• Built-in automated dressing and balancing units
  드레싱 및 밸런싱 자동화 장치 내장
• High-speed table feed system maximizing productivity
  고속 테이블 이송 시스템으로 생산성 극대화
• Dual-process capability allowing two operations on a single machine, improving efficiency and reducing costs
  2공정을 단일 장비에서 처리할 수 있어 공정 효율성과 비용 절감을 제공

An internal thread grinding machine is more than just a thread-cutting machine. It is a core piece of equipment for industries where both precision and repeatability are essential. In high-value sectors like the robotics industry, internal thread process in-house capability is quickly becoming a key competitive advantage.

With cutting-edge technology and proven equipment, ORSKOREA is earning the trust of precision manufacturers around the world.

Experience the ±2μm precision standard — with ORSKOREA.

내경 나사 연삭기는 단순히 나사를 깎는 기계가 아닙니다. 정밀도와 반복성을 동시에 요구하는 첨단 정밀 산업의 핵심 설비입니다. 특히 로봇 산업과 같은 고부가가치 시장에서는 내경 나사 공정의 내재화가 곧 경쟁력이 되는 시대가 도래하고 있습니다.

오알에스코리아는 이를 실현할 수 있는 기술력과 장비를 바탕으로, 글로벌 제조 현장의 신뢰를 받고 있습니다.

정밀도 ±2μm의 세계, 이제 오알에스코리아와 함께 경험해보십시오.

    Written by Soyoung Bae
    Global Sales Associate
    ORSKOREA
