What is Centerless Grinding Machine?

A centerless grinding machine, as the name suggests, refers to a grinding method that operates without a center support (centerless). Unlike traditional grinding methods, the workpiece is not fixed in place but rotates freely during the grinding process. Imagine a skateboarder in motion—this concept resembles the freedom and fluidity of centerless grinding.

This person moves freely without a fixed point, with both feet securely positioned on the skateboard. By extending their arms for balance and leaning forward, they gain speed. The underside of the skateboard maintains close contact with the ground, creating friction that allows the board to move effortlessly in the desired direction. Without a fixed position, the individual can freely rotate and change directions, a movement made possible by the unique design of the skateboard and the frictional forces at play.

Similarly, the parts processed in a centerless grinding machine resemble a skateboarder in motion. The parts rotate freely without a fixed point, while the grinding wheel polishes and refines their surfaces. Just as the friction between the skateboard and the ground ensures smooth movement, the grinding wheel meticulously smooths and shapes the part's surface to achieve the desired form.

Centerless grinding machines are primarily used for processing cylindrical parts, making them especially suitable for machining the outer diameters of round components.

무심연삭기란?

말 그대로 무심(센터리스) 방식으로 가공되는 연삭 방법을 의미합니다. 일반적인 연삭 방식과는 달리, 작업물을 고정하지 않고 자유롭게 회전하며 연삭이 이루어집니다. 스케이트보드를 타는 사람을 상상해 보세요.

이 사람은 특별한 고정점 없이 자유롭게 움직이며, 두 발은 스케이트보드 위에 안정적으로 자리잡고 있습니다. 팔을 벌려 균형을 잡고, 앞으로 몸을 기울이며 속도를 내고 있습니다. 스케이트보드의 바닥면은 지면과 밀착되어 마찰을 일으키고, 이 마찰 덕분에 스케이트보드는 원하는 방향으로 쉽게 나아갈 수 있습니다. 이 사람은 고정된 위치 없이도 자유롭게 회전하고 방향을 바꿀 수 있으며, 이러한 움직임은 스케이트보드의 특성과 마찰력 덕분에 가능해집니다.

이와 유사하게, 무심연삭기에서 연삭되는 부품은 마치 스케이트보드를 타는 사람과 같습니다. 부품은 고정된 지점 없이 자유롭게 회전하며, 연삭숫돌이 부품의 표면을 다듬고 정리하는 역할을 합니다. 연삭 휠은 바닥의 마찰처럼 부품의 표면을 깔끔하게 다듬고, 원하는 형태로 가는 데 도움을 줍니다.

이런 무심연삭기는 주로 원형 부품의 가공에 사용되며, 특히 원통형 부품의 외경 가공에 적합합니다.

A centerless grinding machine features a structure distinct from conventional grinding machines. It can be broadly divided into three main components: the grinding wheel, the regulating wheel, and the workpiece support.

무심연삭기는 일반적인 연삭기와는 다른 구조를 지니고 있으며, 크게 연삭숫돌, 조정숫돌, 가공물 지지대. 이렇게 세 가지로 구성된다고 볼 수 있습니다.

Grinding wheels are circular in shape and come in various sizes and thicknesses. They are primarily composed of bonded abrasive grains, with materials such as alumina and silicon carbide used depending on the type of abrasive.

The bonding material varies and can include resin, ceramic, or metal, chosen based on the specific grinding application. The surface of the grinding wheel may be rough or smooth, depending on the characteristics of the workpiece being processed.

연삭숫돌은 원형 형태로, 다양한 크기와 두께가 있습니다. 주로 연삭 입자가 결합된 재료로 구성되어 있으며, 입자의 종류에 따라 알루미나, 실리콘 카바이드 등의 재료가 사용됩니다.

결합재는 수지, 세라믹, 금속 등 다양한 형태가 있으며, 연삭 작업의 목적에 맞춰 선택됩니다. 숫돌의 표면은 거칠거나 매끄럽게 가공되어 있으며, 이는 가공물의 특성에 따라 달라집니다.

For more details on grinding stones,
Click the link below

지석에 대한 자세한 내용은 아래의 포스트를 참고해주세요!

What is a Grinding Wheel, and How is it Labeled?

Learn grinding wheel labeling basics, including key components and specs, to improve efficiency and precision in grinding applications.

ORSKOREA BlogORSKOREA

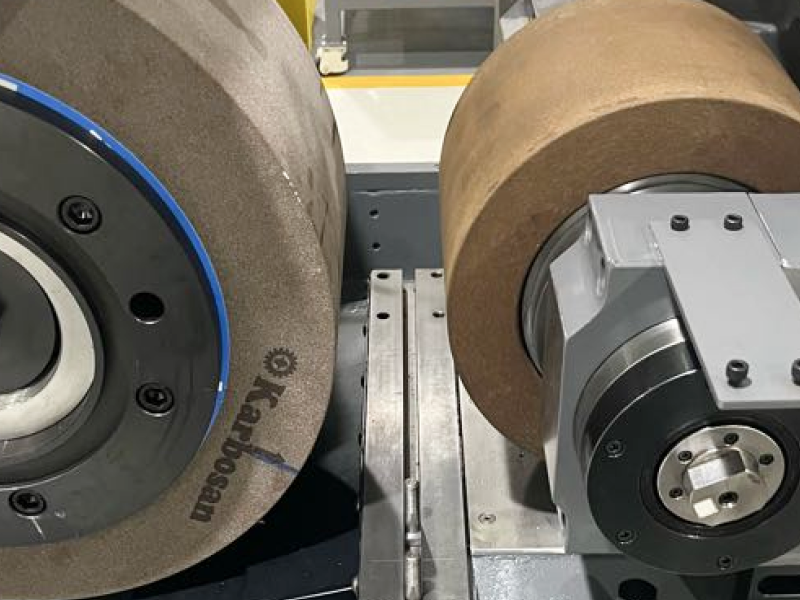

Regulating wheels adjust the gap between the grinding wheel and the workpiece, controlling the grinding depth. This helps prevent workpiece damage from excessive grinding while ensuring the desired dimensions and shape. Additionally, by adjusting the angle, they enable precision grinding for various workpiece shapes.

조정숫돌은 연삭숫돌과 가공물 사이의 간격을 조절하여 연삭 깊이를 조절할 수 있도록 합니다. 이로 인해 과도한 연삭으로 인한 가공물의 손상을 방지하고, 원하는 치수와 형상을 얻을 수 있게 합니다. 또한, 각도를 조절함으로써 다양한 형태의 가공물에 적합한 연삭 작업이 가능해집니다.

The workpiece support is a structural component that securely holds the workpiece in place. It helps maintain optimal contact with the grinding wheel while minimizing vibration and movement during the grinding process.

가공물 지지대는 가공물을 안정적으로 받치는 구조물입니다. 이는 연삭숫돌과의 최적의 접촉을 유지하도록 돕고, 가공 중 진동이나 움직임을 최소화합니다.

Since the parts can rotate freely without being fixed, multiple components can be processed quickly and efficiently in a single operation.

부품을 고정하지 않고 자유롭게 회전시키면서 연삭을 진행할 수 있기 때문에, 한 번에 여러 부품을 빠르고 효율적으로 처리할 수 있습니다.

Centerless grinding machines enable high-precision cylindrical grinding, ensuring uniformity in diameter and surface finish. This makes them highly effective in industries that require precision components, such as machine shafts and bearings.

무심연삭기는 고정밀의 원통형 연삭을 가능하게 하여, 부품의 직경이나 원통형 표면의 균일성을 유지하는 데 탁월합니다. 이 덕분에 정밀한 부품(기계 축, 베어링 등)을 요구하는 산업에서 유용합니다.

Since grinding is performed without fixing the workpiece, it allows for efficient processing regardless of the type or shape of the component.

부품의 고정 없이 연삭이 이루어지기 때문에, 부품의 종류나 형태에 구애받지 않고 효율적으로 작업할 수 있습니다.

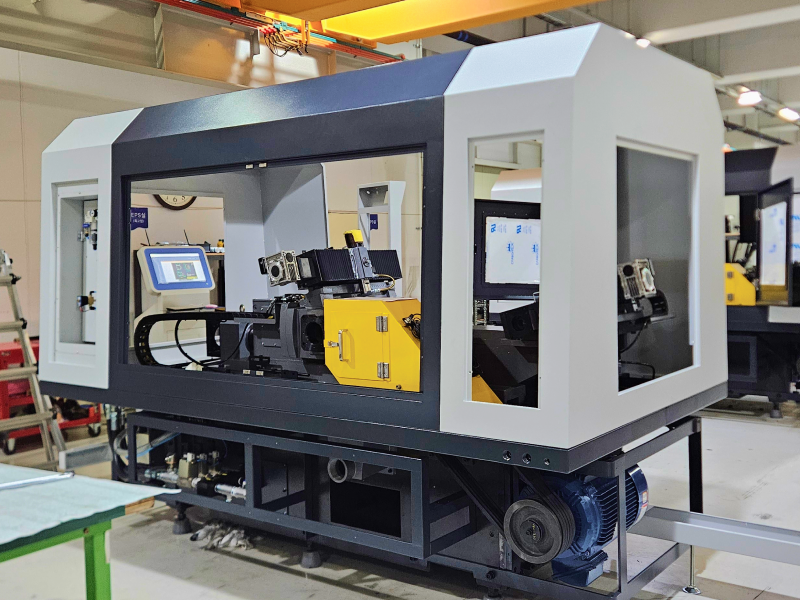

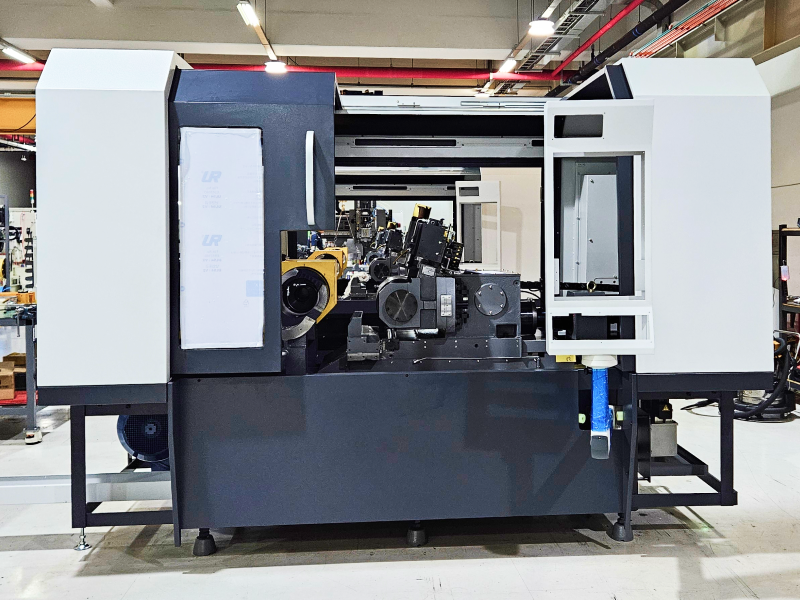

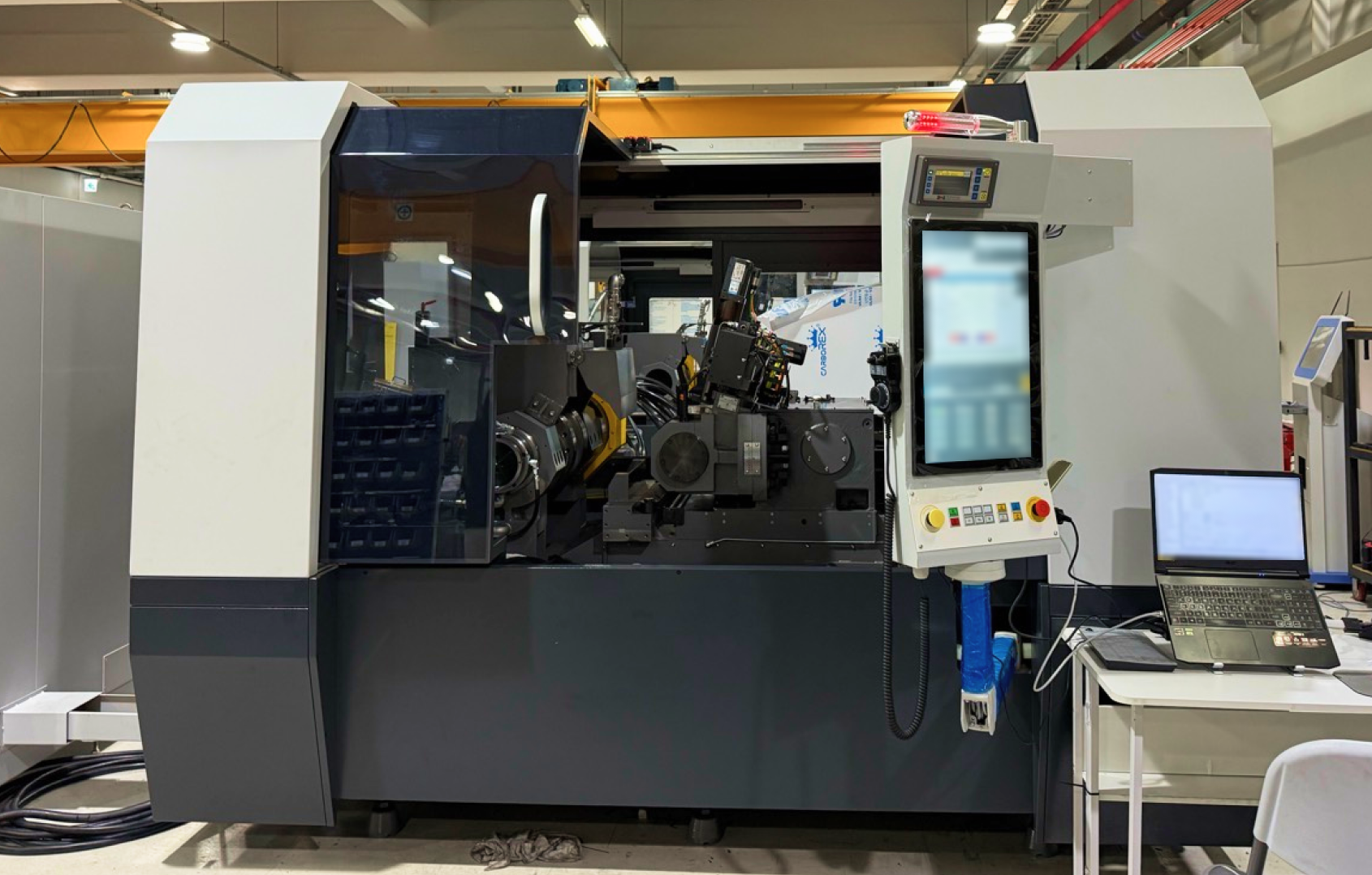

ORSKOREA's centerless grinding machine series is designed to meet a wide range of machining requirements.

오알에스코리아의 무심연삭기 시리즈는 다양한 가공 요구를 충족하기 위해 설계되었습니다.

The series name consists of the common prefix "SGC" followed by a numerical value. "SGC" stands for "Super Grinding Centerless," highlighting the high precision and stability of the centerless grinding machines. The numerical value corresponds to the width of the regulating wheel (mm).

시리즈의 이름은 "SGC"라는 공통된 접두어와 숫자로 구성되어 있으며, "SGC"는 "Super Grinding Centerless"의 약자로, 무심연삭기의 고정밀성과 안정성을 강조합니다. 숫자는 지석의 폭(mm)에 따라 달라지게 됩니다.

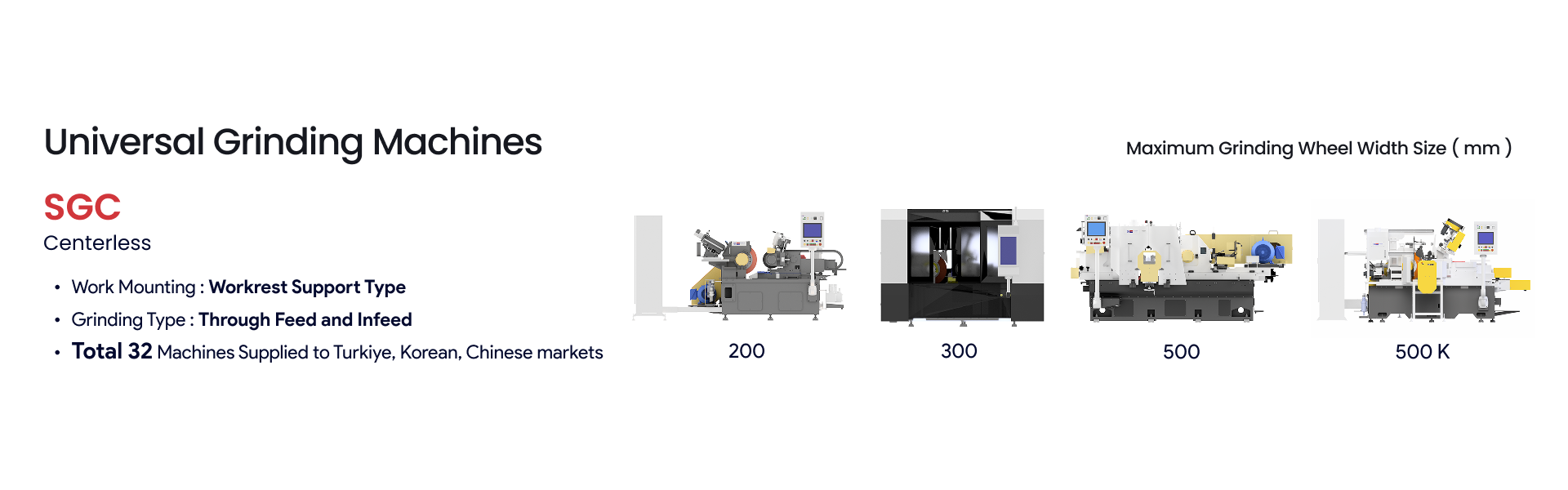

The SGC series includes models designed for various workpiece sizes.

• SGC 200 and SGC 300 feature a relatively narrow regulating wheel, making them ideal for small to medium-sized parts.
• SGC 500, SGC 500K, and SGC 500C have a wider regulating wheel, allowing for efficient processing of large or heavy components.

SGC 시리즈는 다양한 가공 요구에 맞춰 설계되었습니다.

• SGC 200 및 SGC 300은 비교적 좁은 지석을 가지고 있어 소형 및 중소형 부품 가공에 적합합니다.
• SGC 500, SGC 500K, SGC 500C는 지석의 폭이 넓어 대형 부품 및 중량 부품 가공에 적합합니다.

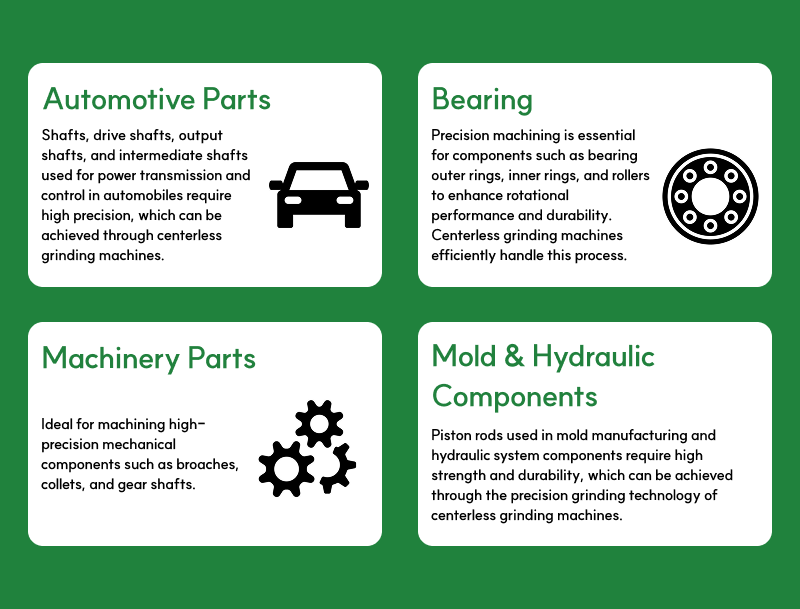

Centerless grinding machines are ideal for precision machining of components used across various industries. They play a crucial role, especially in sectors requiring high precision and mass production, such as automotive, bearings, machinery parts, molds, and hydraulic systems.

이러한 무심연삭기는 다양한 산업에서 사용되는 부품을 정밀하게 가공하는 데 적합한 장비입니다. 특히 자동차, 베어링, 기계 부품, 금형, 유압 시스템 등 고정밀성과 대량 생산이 요구되는 분야에서 필수적인 역할을 합니다.

In this post, we covered the fundamentals of centerless grinding machines.

At ORSKOREA’s blog, we share valuable insights to support professionals in the machine tool industry. Beyond machine tools, we also provide the latest insights and solutions in international sales, trade, and exports.

Subscribe now to stay updated with industry trends and expert knowledge!

이번 포스트에서는 무심연삭기에 대한 기초적인 지식을 다뤄봤습니다.

오알에스코리아 블로그에서는 공작기계 산업 전문가들에게 도움을 주는 지식을 공유합니다. 공작기계 뿐만아니라 해외영업, 무역 수출 등 다양한 산업 분야의 최신 인사이트와 솔루션을 받아보시려면 지금 바로 구독해주세요!
