이번 교육에서는 공작기계 스핀들의 기본 개념과 작동 원리부터 설계 및 선정, 유지보수까지 제조 현장 실무자가 이해해야 할 핵심 내용을 다루었습니다. 또한 산업 인재 양성과 제조 현장 기술 역량 강화를 위한 기술 지식 공유의 장으로서 의미를 더했습니다.
ORSKOREA conducted “Machine Tool Spindle Training for High-Precision and High-Speed Machining” as part of the SME Premium Workforce Development Training Program operated by the Korea Bearing Industry Association.
The training covered spindle fundamentals, operating principles, design, selection, and maintenance, supporting technical knowledge sharing and workforce development in manufacturing.
한국베어링산업협회 공작기계 스핀들 실무 강의
Machine Tool Spindle Training at KBIA
이번 강의는 한국베어링산업협회가 운영한 중소기업 인재키움 프리미엄 훈련 과정의 일환으로, 제조 현장 실무자의 기술 역량 강화를 목적으로 진행되었습니다.
오알에스코리아 심조원 사장은 「고정밀·고속 가공을 위한 공작기계 스핀들 종합 실무」를 주제로 강의를 진행하며, 스핀들의 이론적 이해와 현장에서 축적한 실무 경험을 함께 공유했습니다.
이번 교육은 공작기계 스핀들의 구조뿐 아니라, 스핀들 성능을 좌우하는 핵심 요소인 베어링에 대한 이해까지 함께 다루었습니다. 베어링은 스핀들의 회전 정밀도와 안정성, 하중 지지, 발열, 진동, 수명에 직접적인 영향을 미치는 요소이기 때문에, 교육에서는 베어링 시스템과 윤활·냉각, 열 변형, 진동 관리, 유지보수 요소를 실제 현장 관점에서 설명했습니다.
이를 통해 교육 참가자들은 공작기계 스핀들에 대한 이해를 높이고, 제조 현장에서 활용할 수 있는 실질적인 기술 지식을 습득하는 기회를 가질 수 있었습니다.
This training was conducted as part of the SME Premium Workforce Development Program operated by the Korea Bearing Industry Association to strengthen the technical capabilities of manufacturing professionals.
James Shim, Managing Director of ORSKOREA, delivered a lecture titled “Comprehensive Practical Training on Machine Tool Spindles for High-Precision and High-Speed Machining,” sharing both spindle fundamentals and practical field experience.
The training covered not only the structure of machine tool spindles but also the role of bearings, a key factor influencing spindle performance. Topics included bearing systems, lubrication and cooling, thermal deformation, vibration management, and maintenance from a practical engineering perspective.
Through the program, participants gained a deeper understanding of machine tool spindles and practical knowledge applicable to manufacturing environments.
교육에서 다룬 공작기계 스핀들 핵심 내용
Key Topics Covered in the Machine Tool Spindle Training
이번 교육은 공작기계 스핀들을 단순한 회전 부품이 아니라, 가공 품질과 설비 안정성에 영향을 미치는 핵심 시스템으로 이해할 수 있도록 구성되었습니다.
강의에서는 스핀들의 기본 개념과 작동 원리, 종류, 베어링 시스템, 설계 및 선정 기준, 유지보수와 수리까지 실무자가 알아야 할 주요 내용을 단계적으로 다루었습니다.
The training was structured to help participants understand machine tool spindles not simply as rotating components, but as core systems that influence machining quality and machine reliability.
The session covered spindle fundamentals, operating principles, spindle types, bearing systems, design and selection criteria, and maintenance and repair in a step-by-step format.

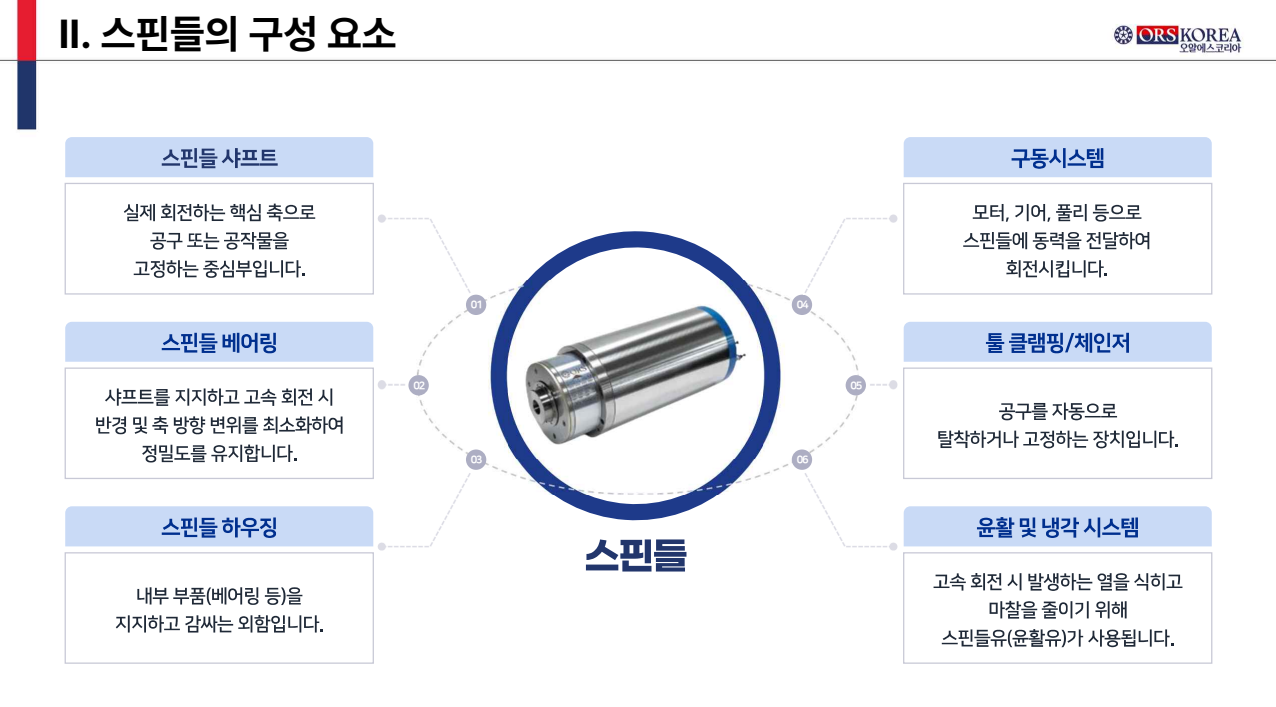

스핀들의 기본 개념과 역할
Fundamentals and Functions of Machine Tool Spindles
스핀들은 공작기계에서 공구 또는 공작물을 회전시키는 주축으로, 가공 정밀도와 생산성을 좌우하는 핵심 구성요소입니다. 공작기계의 성능은 다양한 요소에 의해 결정되지만, 실제 가공 품질을 구현하는 과정에서는 스핀들의 회전 정밀도와 안정성이 특히 중요합니다.
특히 최근 제조업에서는 고속·고정밀 가공에 대한 요구가 증가하면서 단순히 높은 회전 속도(RPM)를 구현하는 것만으로는 충분하지 않습니다. 고속 회전 환경에서도 진동과 열 발생을 최소화하고 안정적인 강성을 유지해야 하며, 이를 위해서는 스핀들 구조와 베어링 시스템, 윤활 및 냉각 기술이 함께 고려되어야 합니다.
따라서 스핀들은 단순히 동력을 전달하는 회전체를 넘어, 가공 품질과 공정 안정성, 장비 신뢰성에 영향을 미치는 핵심 시스템으로 이해할 수 있습니다.
A spindle is the main rotating unit of a machine tool and one of the most critical components affecting machining accuracy and productivity. While machine tool performance depends on many factors, spindle accuracy and stability play a decisive role in achieving consistent machining quality.
As demand for high-speed and high-precision machining continues to increase, spindle performance can no longer be defined by rotational speed alone. High-speed operation requires effective control of vibration and heat generation while maintaining structural rigidity. This makes spindle design closely linked to bearing systems, lubrication, and cooling technologies.
More than a simple rotating shaft, a spindle can be viewed as a core system that influences machining quality, process stability, and machine reliability.
스핀들의 작동 원리
Operating Principles of Machine Tool Spindles
스핀들 작동 원리 | Operating Principles of Machine Tool Spindles ⓒ ORSKOREA 오알에스코리아
스핀들의 성능은 단순히 회전 속도만으로 결정되지 않습니다. 고속 회전 환경에서는 토크, 출력, 관성모멘트, 진동, 열 발생 등 다양한 요소가 복합적으로 작용하며, 이러한 요소들이 스핀들의 안정성과 가공 품질에 직접적인 영향을 미칩니다.
특히 회전 속도가 증가할수록 원심력과 열 발생이 커지기 때문에 회전체의 밸런싱과 강성 확보가 중요해집니다. 스핀들 내부에서 발생하는 미세한 진동이나 열 변형은 가공 오차와 표면 품질 저하로 이어질 수 있으며, 고속·고정밀 가공에서는 이러한 영향을 최소화하는 것이 핵심 과제가 됩니다.
또한 스핀들은 회전 중 발생하는 하중을 안정적으로 지지하면서도 정밀한 회전 정확도를 유지해야 합니다. 이를 위해 베어링 시스템과 윤활, 냉각 기술이 함께 적용되며, 회전 속도와 안정성 사이의 균형을 확보하는 것이 스핀들 설계의 중요한 요소로 꼽힙니다.
따라서 스핀들의 작동 원리를 이해한다는 것은 단순한 회전 메커니즘을 넘어, 정밀도와 공정 안정성을 확보하기 위한 핵심 기술 요소를 이해하는 과정이라고 볼 수 있습니다.
Spindle performance is determined by more than rotational speed alone. In high-speed applications, factors such as torque, power output, moment of inertia, vibration, and heat generation interact to influence spindle stability and machining quality.
As rotational speed increases, centrifugal force and thermal effects become more significant, making rotor balancing and structural rigidity critical. Even minor vibration or thermal displacement can lead to dimensional errors and reduced surface quality, particularly in high-precision machining environments.
A spindle must also support operational loads while maintaining precise rotational accuracy. This requires the integration of bearing systems, lubrication, and cooling technologies to achieve the optimal balance between speed and stability.
Understanding spindle operating principles therefore goes beyond the mechanics of rotation. It provides insight into the key engineering factors that support machining accuracy, process stability, and machine reliability.
스핀들 종류와 베어링 시스템
Types of Spindles and Bearing Systems

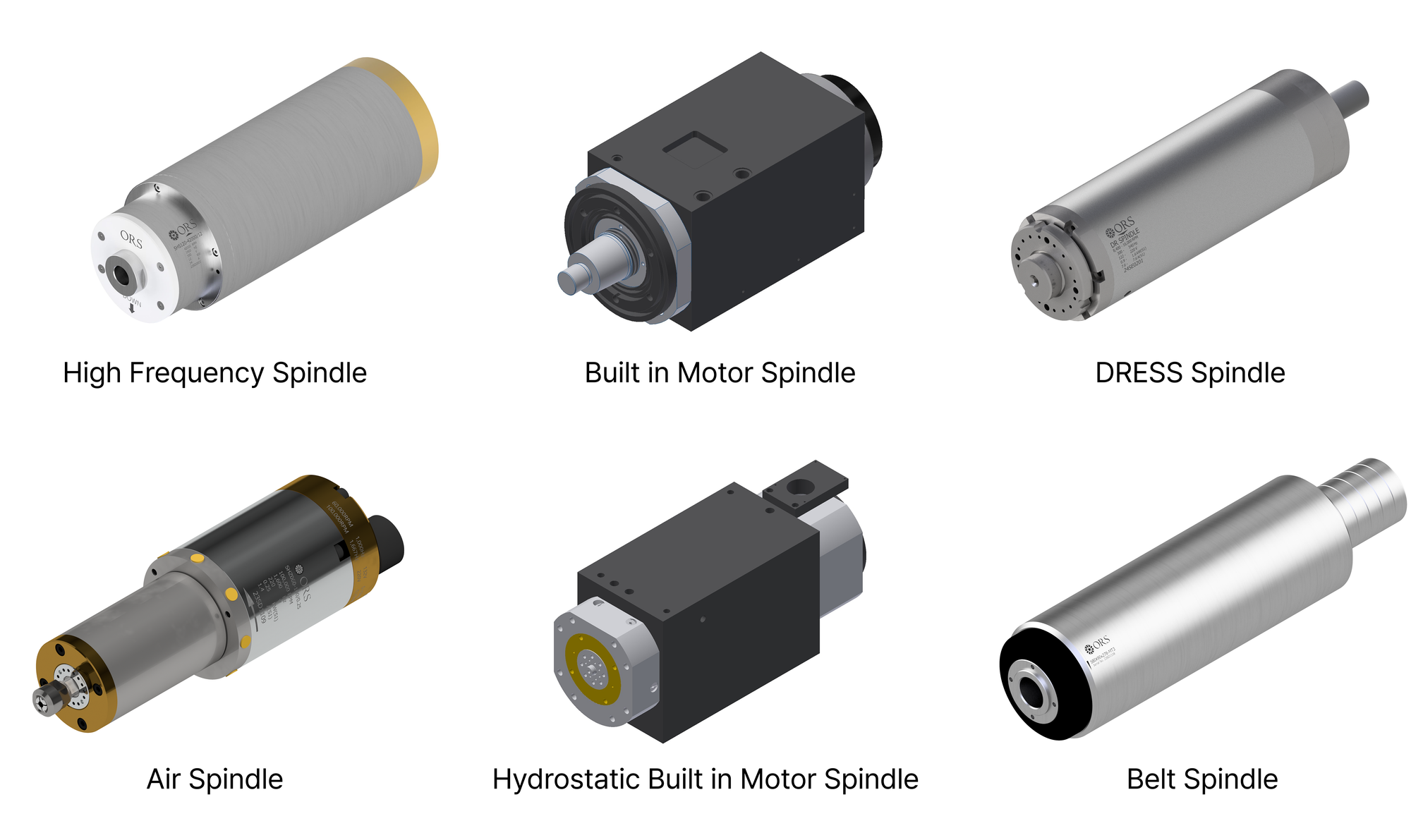

스핀들은 구동 방식, 냉각 방식, 가공 목적, 베어링 구조에 따라 다양한 형태로 구분됩니다. 전동 스핀들, 벨트 구동 스핀들, 기어 구동 스핀들은 동력 전달 방식에 따라 분류되며, 수냉식·공냉식 스핀들은 고속 회전 시 발생하는 열을 어떻게 제어하는지에 따라 구분됩니다.
특히 스핀들 성능에서 베어링 시스템은 핵심적인 역할을 합니다. 베어링은 회전축을 지지하고 하중을 견디며, 회전 정밀도와 진동 안정성, 발열, 수명에 직접적인 영향을 미칩니다. 고속·고정밀 가공에서는 앵귤러 콘택트 볼 베어링, 롤러 베어링, 유동압 베어링, 유정압 베어링 등 가공 목적과 운전 조건에 맞는 베어링 선정이 중요합니다.
스핀들 유형과 베어링 시스템을 함께 이해해야 하는 이유는, 스핀들이 단일 부품이 아니라 회전축·베어링·구동 방식·윤활·냉각 기술이 결합된 정밀 시스템이기 때문입니다. 따라서 적절한 스핀들 선정은 회전 속도뿐 아니라 정밀도, 강성, 열 안정성, 유지보수성까지 함께 고려해야 합니다.
Spindles can be classified by drive method, cooling method, machining purpose, and bearing structure. Motorized, belt-driven, and gear-driven spindles differ in how power is transmitted. Water-cooled and air-cooled spindles are classified by how they control heat generated during high-speed rotation.
Bearing systems are one of the most important factors in spindle performance. Bearings support the rotating shaft, withstand operational loads, and directly affect rotational accuracy, vibration stability, heat generation, and service life. For high-speed and high-precision machining, selecting the appropriate bearing type is essential. Common examples include angular contact ball bearings, roller bearings, hydrodynamic bearings, and hydrostatic bearings.
A spindle is not a single component, but a precision system that combines the shaft, bearings, drive method, lubrication, and cooling technology. Therefore, spindle selection should consider not only rotational speed but also precision, rigidity, thermal stability, and maintainability.
스핀들 설계 및 선정 기준
Spindle Design and Selection Criteria
스핀들을 설계하거나 선정할 때는 회전 속도만 보는 것이 아니라, 실제 가공 조건과 장비 운용 환경을 함께 고려해야 합니다. 적용 장비의 종류, 가공 재료, 요구 정밀도, 절삭 하중, 설치 공간, 운전 시간에 따라 필요한 스핀들 사양은 달라질 수 있습니다.
스핀들 설계에서 중요한 기준은 강성, 회전 정밀도, 진동 안정성, 열 안정성, 베어링 수명, 윤활 및 냉각 방식입니다. 특히 고속 회전에서는 작은 불균형도 진동과 발열로 이어질 수 있기 때문에, 스핀들의 구조와 베어링 배치, 냉각 시스템을 종합적으로 검토해야 합니다.
결국 적합한 스핀들을 선정한다는 것은 단순히 높은 RPM을 선택하는 것이 아니라, 공정 목적에 맞는 정밀도, 안정성, 유지보수성을 균형 있게 검토하는 과정입니다.
When designing or selecting a spindle, rotational speed should not be the only factor. Actual machining conditions and machine operating environments must also be considered. Spindle specifications can vary depending on the type of machine, workpiece material, required accuracy, cutting load, installation space, and operating time.
Key criteria include rigidity, rotational accuracy, vibration stability, thermal stability, bearing life, lubrication, and cooling method. In high-speed operation, even a small imbalance can lead to vibration and heat generation. Therefore, spindle structure, bearing arrangement, and cooling systems should be reviewed together.
Selecting the right spindle is not simply about choosing a higher RPM. It is about achieving the right balance of precision, stability, and maintainability for the intended machining process.
스핀들 유지보수 및 수리
Spindle Maintenance and Repair
스핀들은 고속 회전, 하중, 열이 동시에 작용하는 핵심 부품이기 때문에 정기적인 점검과 유지보수가 중요합니다. 미세한 이상도 가공 정밀도 저하, 베어링 수명 감소, 장비 정지로 이어질 수 있어 초기 상태를 지속적으로 관리해야 합니다.

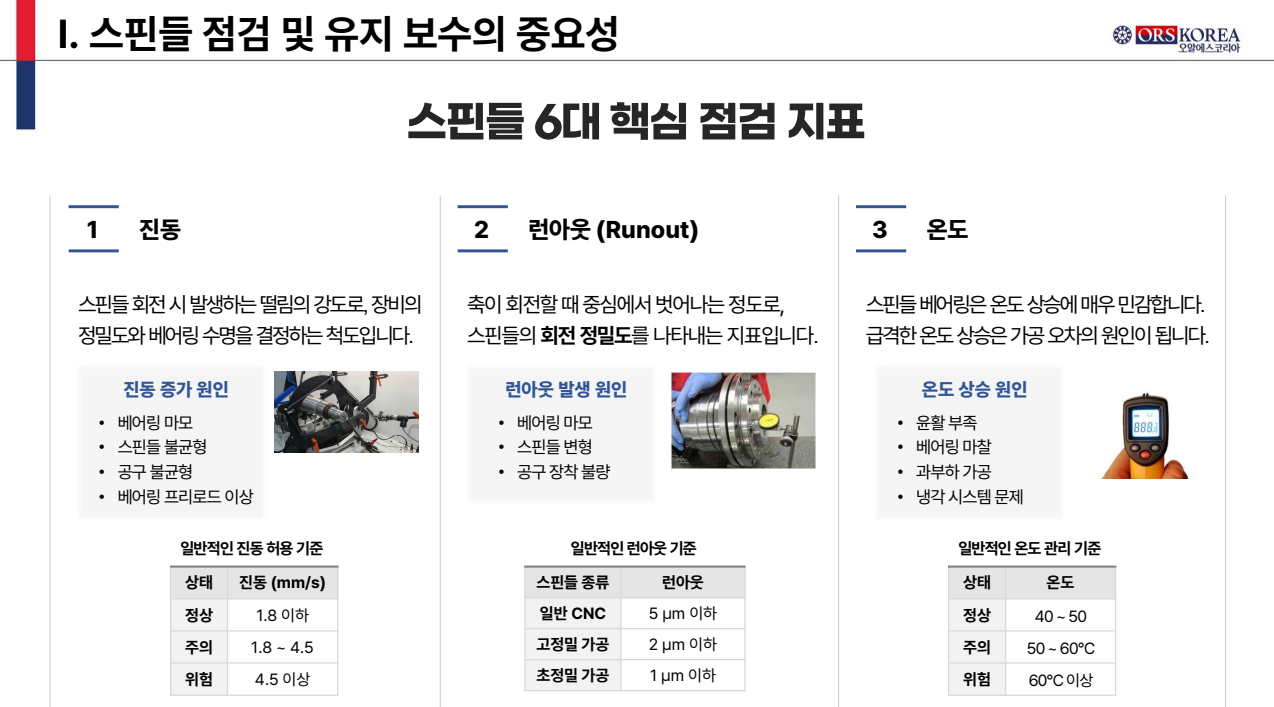

주요 점검 항목은 진동, 런아웃, 온도, 소음, 윤활 상태, 냉각 시스템입니다. 특히 베어링 마모, 윤활 부족, 냉각 불량, 프리로드 이상은 스핀들 성능 저하와 고장의 주요 원인이 될 수 있습니다.
스핀들 수리는 고장 진단, 분해, 부품 세척 및 검사, 손상 부품 교체, 베어링 장착과 프리로드 조정, 재조립, 정밀도 검사 및 시험 운전 순으로 진행됩니다. 이 과정에서는 청정도 관리, 정렬, 윤활, 열 관리가 함께 고려되어야 안정적인 성능 회복이 가능합니다.
Regular inspection and maintenance are essential because spindles operate under high-speed rotation, load, and heat. Even minor abnormalities can lead to reduced machining accuracy, shorter bearing life, or unexpected machine downtime.
Key inspection items include vibration, runout, temperature, noise, lubrication condition, and cooling system performance. Bearing wear, insufficient lubrication, cooling issues, and improper preload can become major causes of spindle performance degradation or failure.
Spindle repair generally involves diagnosis, disassembly, cleaning and inspection, replacement of damaged parts, bearing installation and preload adjustment, reassembly, precision inspection, and test operation. Cleanliness, alignment, lubrication, and thermal management must be carefully controlled to restore stable spindle performance.
스핀들 유지보수와 수리 과정에 대한 실제 적용 사례가 궁금하시다면, 아래 오알에스코리아의 스핀들 수리 사례를 확인해보세요.
To learn more about real-world spindle maintenance and repair applications, please see ORSKOREA’s spindle repair case below.
산업 인재 양성을 위한 기술 지식 공유
Technical Knowledge Sharing for Workforce Development
제조업의 경쟁력은 우수한 설비뿐 아니라 이를 이해하고 활용할 수 있는 전문 인력에서 비롯됩니다. 특히 공작기계 스핀들과 같은 핵심 기술 분야는 이론과 현장 경험이 함께 요구되는 만큼 지속적인 교육과 기술 교류가 중요합니다.
오알에스코리아는 연삭기, 고속 스핀들, 스핀들 수리 및 오버홀 분야에서 축적한 경험과 기술 노하우를 바탕으로 산업 현장과 기술 지식을 공유하고 있습니다. 이번 교육 역시 공작기계 스핀들에 대한 실무 중심의 이해를 돕고, 제조 현장 실무자들의 기술 역량 향상에 기여하고자 마련되었습니다.
산업 인재 양성과 기술 지식 공유는 제조업의 지속 가능한 성장과 경쟁력 확보를 위한 중요한 기반입니다. 오알에스코리아는 앞으로도 현장에서 축적한 기술 경험과 전문성을 바탕으로 제조업 발전과 기술 인재 육성에 기여할 수 있도록 노력하겠습니다.
Manufacturing competitiveness depends not only on advanced equipment but also on skilled professionals who can effectively understand and utilize it. In highly specialized areas such as machine tool spindle technology, continuous learning and knowledge sharing play an important role in developing practical expertise.
Drawing on its experience in grinding machines, high-speed spindles, spindle repair, and overhaul services, ORSKOREA actively shares technical knowledge with the manufacturing industry. This training program was designed to support practical understanding of machine tool spindle technology and contribute to the development of technical capabilities among manufacturing professionals.
Workforce development and technical knowledge sharing are essential to the long-term growth and competitiveness of the manufacturing sector. ORSKOREA will continue to contribute to the advancement of manufacturing and the development of technical talent by sharing its expertise and field experience.
