This retrofit project targeted a Japanese-made XRB vertical grinding machine for grinding applications, where aging equipment led to recurring roundness deviations during the machining process.
ORSKOREA implemented a spindle-structure retrofit to improve roundness, as simple maintenance was no longer sufficient.
노후 수직연삭기의 진원도 편차, 근본 해결 방법은?
이번 리트로핏 및 수리 대상은 XRB 연삭용 일본산 수직연삭기로, 장비 노후화와 함께 가공 공정에서 진원도 편차가 반복적으로 발생하고 있었습니다. 오알에스코리아는 단순 정비로는 한계가 있다고 판단해, 진원도 개선을 목표로 주축 스핀들 구조를 포함한 리트로핏 및 수리를 진행했습니다.

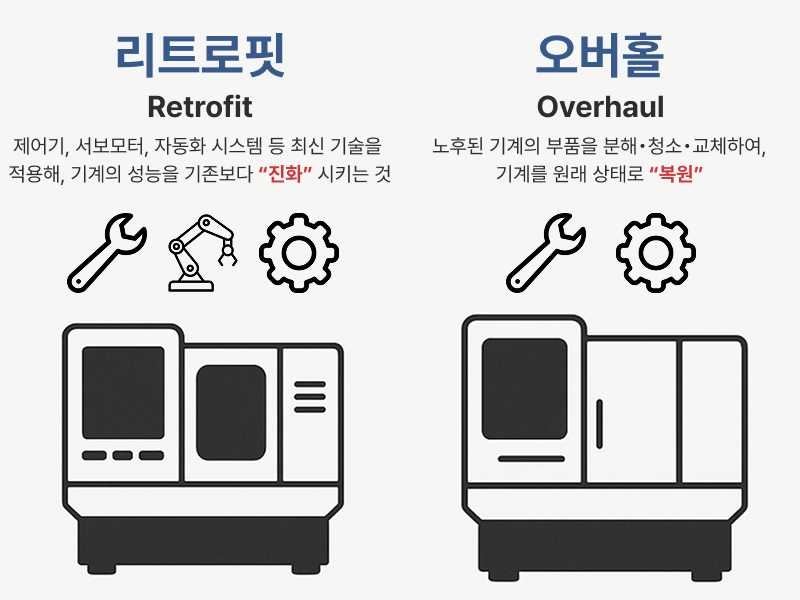

What is Retrofit? (Machine Repair & Upgrade)
리트로핏이란? (기계 수리 및 성능 업그레이드)
Retrofit is a solution that improves machine accuracy, performance, and safety by upgrading key components such as control systems, drive systems, spindles, and safety devices while retaining the original machine structure.
For a detailed explanation of retrofit concepts and real-world applications, see the article below!
리트로핏은 기존 기계 구조를 유지한 상태에서 제어계, 구동계, 스핀들, 안전장치 등 핵심 구성 요소를 수리하거나 최신 기술로 교체·업그레이드해 정밀도와 생산성, 안전성을 향상시키는 기술입니다.
자세한 리트로핏 개념과 적용 사례가 궁금하다면 아래 아티클을 먼저 확인해 보세요!
How did the XRB vertical grinding machine change after ORSKOREA’s retrofit?
오알에스코리아의 리트로핏 및 수리를 통해 XRB 수직연삭기는 어떻게 달라졌을까요?

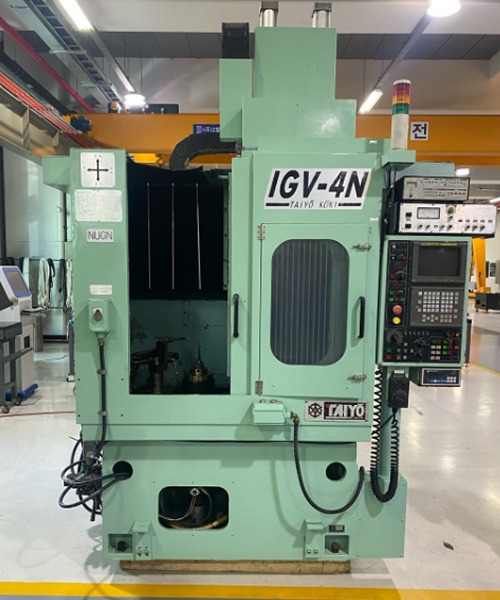

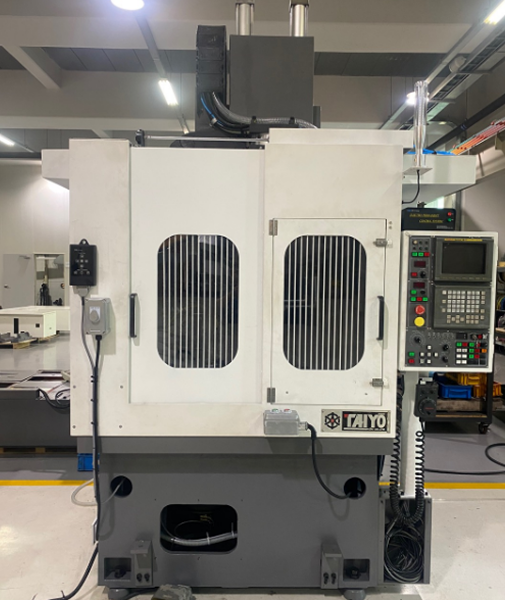

Vertical Grinding Machine Retrofit Before (Left), Vertical Grinding Machine Retrofit After (Right) | 수직연삭기 리트로핏 전 (좌) , 수직연삭기 리트로핏 후 (우) ⓒ ORSKOREA 오알에스코리아
The most critical aspect of this XRB vertical grinding machine retrofit was converting the original collet-type spindle structure to a magnetic chuck with shoe-type support system.
This approach went beyond simple repair, representing a structural retrofit designed to address the root cause of roundness deviation.
이번 XRB용 수직연삭기 리트로핏에서 가장 중요하게 고려한 부분은 기존 콜렛(collet) 방식 주축 구조를 마그넷척 + 슈(Shoe) 지지 방식으로 개조한 점입니다.
이는 이는 단순한 연삭기 수리 차원의 접근이 아닌, 반복적으로 발생하던 진원도 편차의 원인을 구조적으로 개선하기 위한 변경이었습니다.
