In this article, we introduce ORSKOREA’s machine retrofit case for a centerless grinding machine used in pinion shaft production.
센터리스 연삭기의 성능이 저하되면 외경 치수와 표면 품질, 생산 안정성을 일정하게 유지하기 어려워질 수 있습니다. 특히 피니언 샤프트는 정밀한 외경 가공의 일관성이 중요합니다.
이번 글에서는 피니언 샤프트 생산에 사용되던 센터리스 연삭기를 대상으로 오알에스코리아가 진행한 오버홀 및 구동부 리트로핏 사례를 소개합니다.
Why Accuracy Began to Decline in Pinion Shaft Centerless Grinding
피니언 샤프트 센터리스 연삭기, 왜 정밀도가 떨어지기 시작했을까?

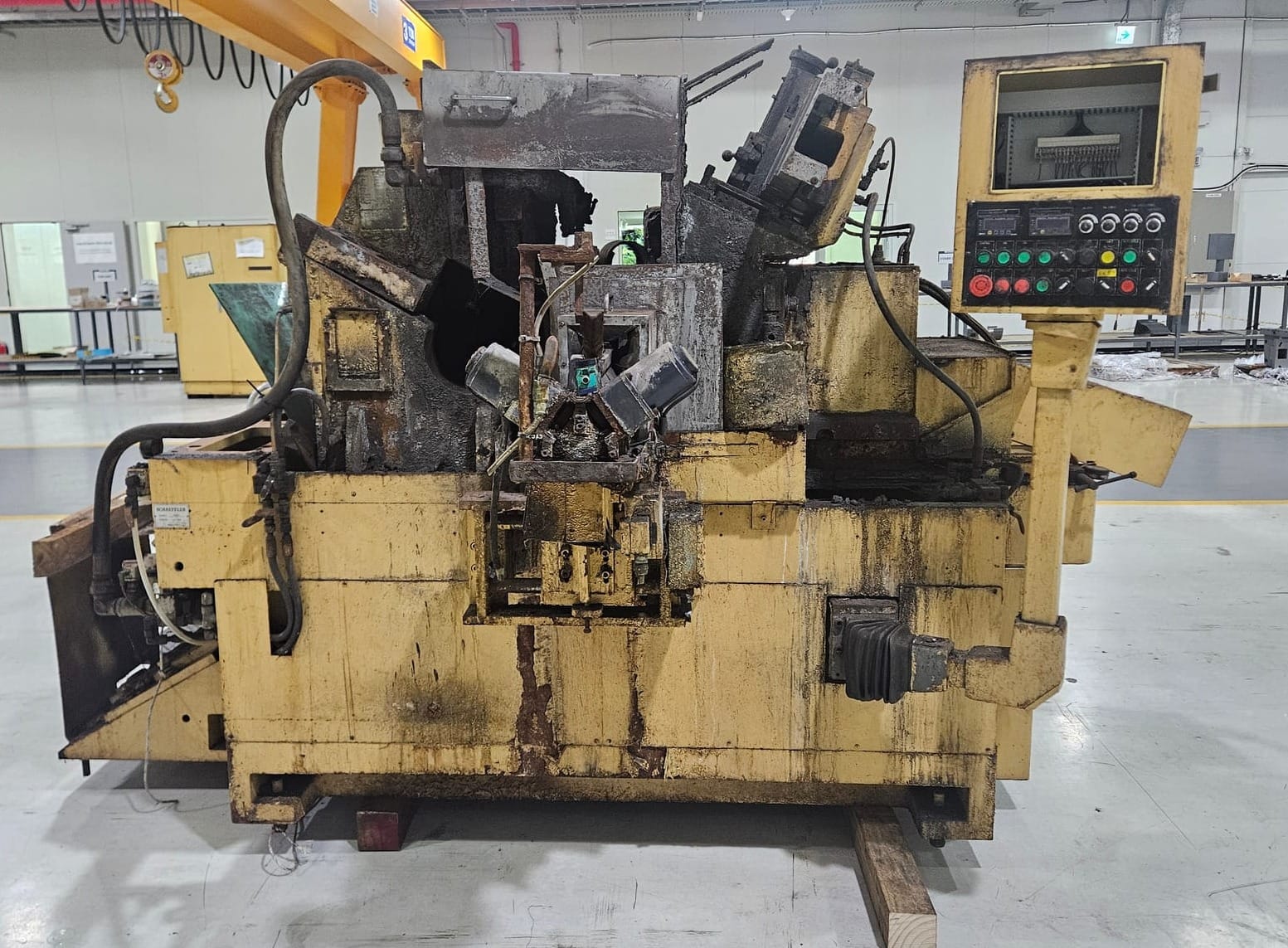

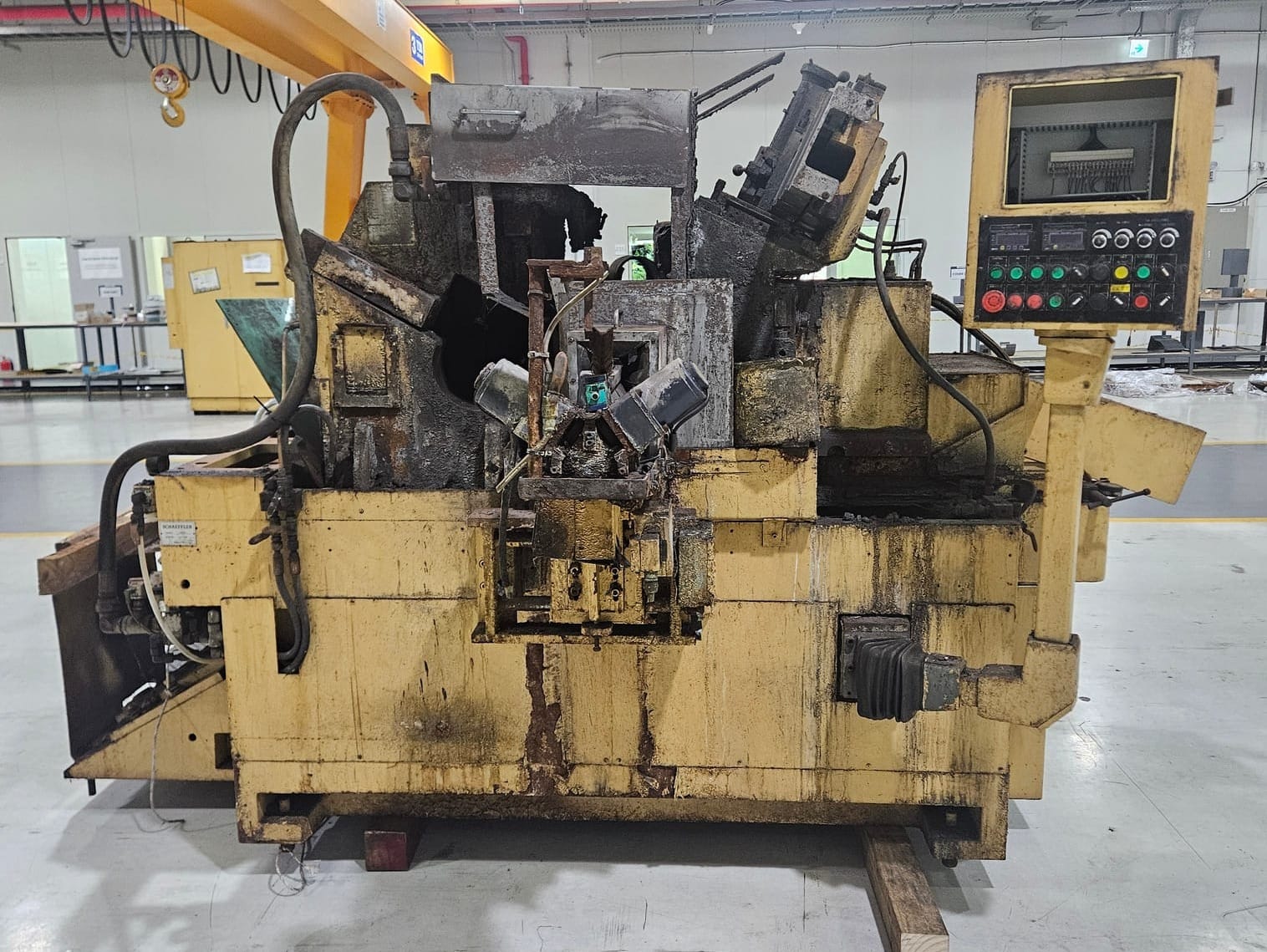

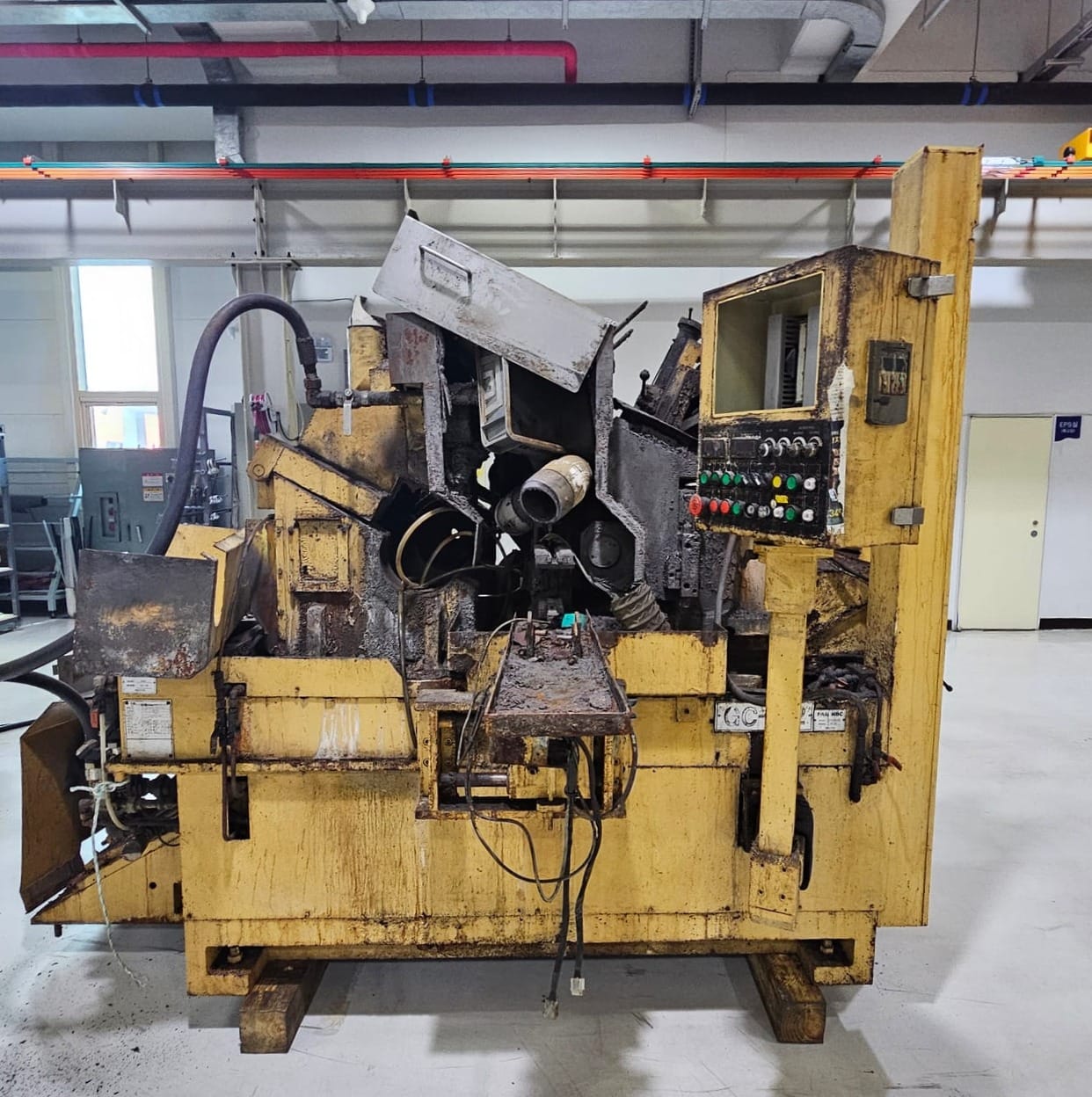

Pinion Shaft Line Centerless Grinding Machines No. 1 and 2 Before Retrofit | 피니언 샤프트 라인 센터리스 연삭기 1·2호기 리트로핏 전 ⓒ ORSKOREA 오알에스코리아
This project involved two centerless grinding machines used for OD grinding of pinion shafts for automotive, industrial machinery, and gearbox applications. In pinion shaft production, centerless grinding is used to achieve consistent outer diameters and surface quality while supporting continuous, repeat production.
After years of operation, wear and clearance had gradually accumulated in key mechanical components, including the slides, ball screws, spindle, and drive system. These changes began to affect precise feed motion and stable rotation, making it increasingly difficult to maintain consistent machining accuracy.
Because these issues could lead to dimensional variation and surface defects in the finished shafts, ORSKOREA carried out an overhaul to restore the machine’s mechanical accuracy, together with a drive-system retrofit where improvement was required.
이번 프로젝트는 자동차, 산업용 기계 및 감속기 등에 사용되는 피니언 샤프트의 외경을 가공하는 센터리스 연삭기 2대를 대상으로 진행했습니다. 피니언 샤프트 생산에서 센터리스 연삭은 반복 생산 과정에서도 일정한 외경 치수와 표면 품질을 확보하는 데 중요한 역할을 합니다.
장기간 운용이 이어지면서 슬라이드, 볼스크류, 스핀들 및 구동계 등 주요 기계부에 마모와 유격이 점차 누적되었습니다. 이러한 변화는 정밀한 이송과 안정적인 회전에 영향을 주면서, 일정한 가공 정밀도를 유지하기 어렵게 만드는 원인이 되었습니다.
외경 치수 편차나 표면 품질 저하로 이어질 수 있는 이러한 문제를 개선하기 위해, 오알에스코리아는 기계부 정밀도를 복원하는 오버홀과 필요한 구동부의 리트로핏을 함께 진행했습니다.
Restoring Accuracy Through Overhaul and Drive-System Retrofit
오버홀과 구동부 리트로핏을 통한 정밀도 복원

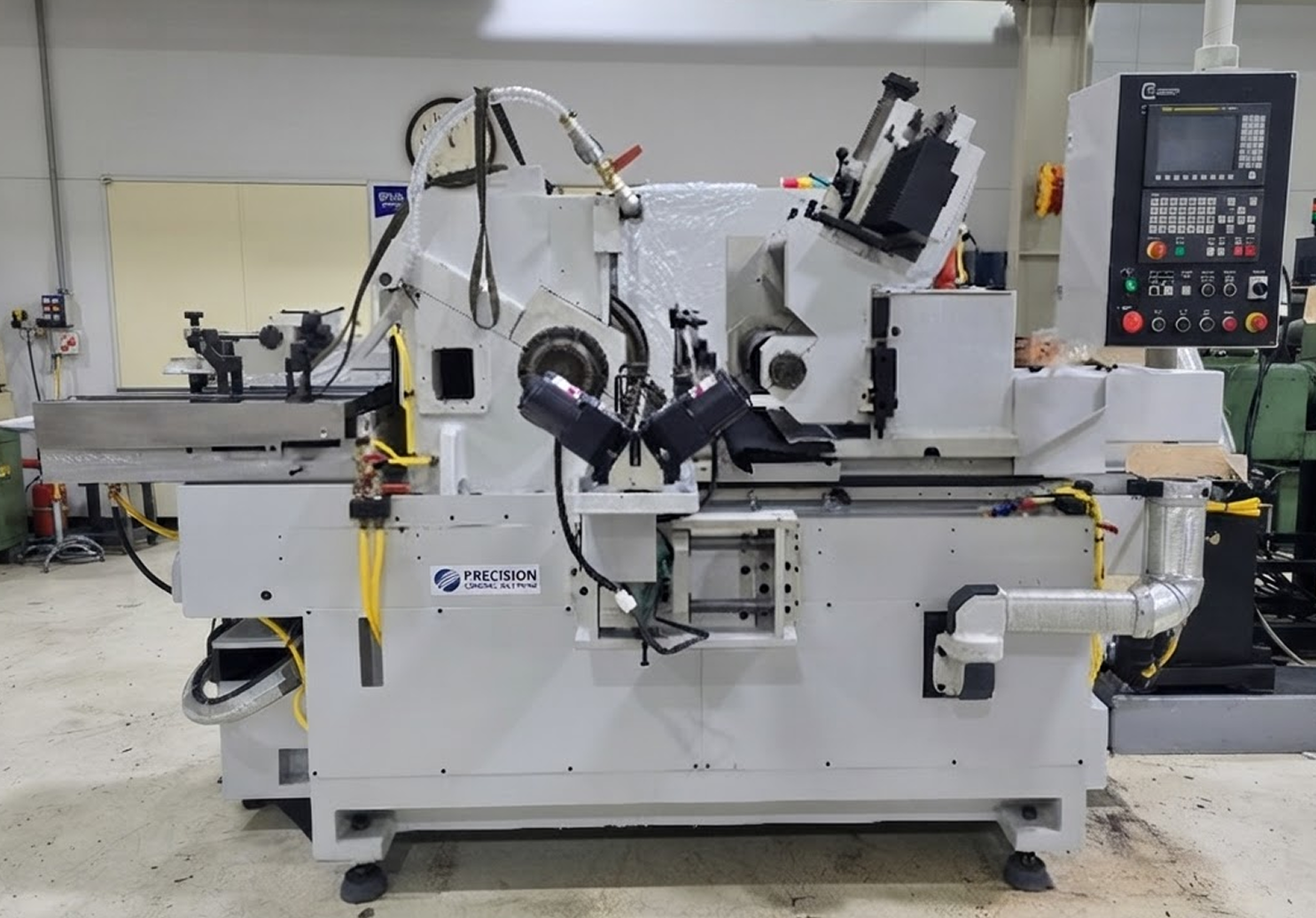

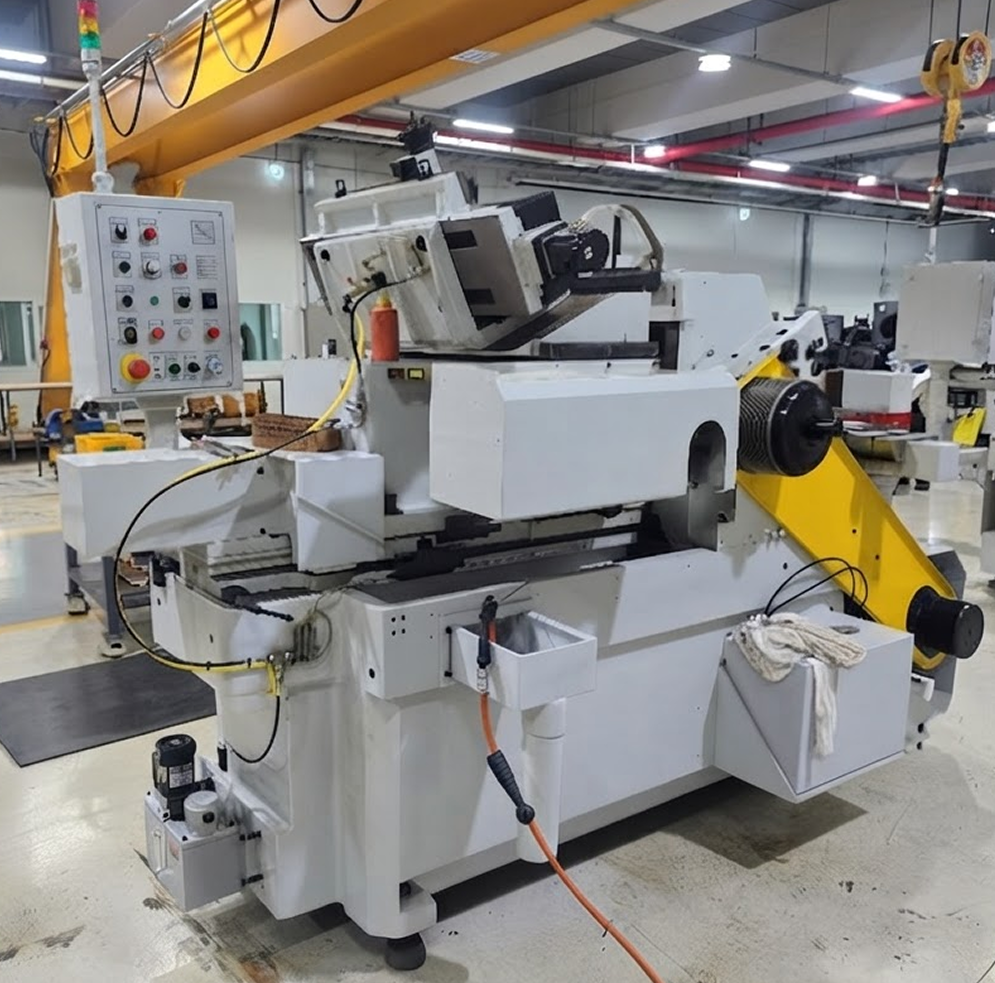

Centerless Grinding Machine Before and After Overhaul and Retrofit | 센터리스 연삭기 리트로핏 전후 ⓒ ORSKOREA 오알에스코리아
To restore the two centerless grinding machines, ORSKOREA combined a mechanical overhaul with a targeted retrofit of the drive system. The work focused on restoring the machine’s mechanical condition while improving the components responsible for stable workpiece rotation.
센터리스 연삭기 2대의 정밀도를 복원하기 위해 오알에스코리아는 기계부 오버홀과 필요한 구동부 리트로핏을 함께 진행했습니다. 기계적 상태를 다시 복원하는 동시에 워크의 안정적인 회전에 영향을 주는 구동부를 개선하는 데 초점을 맞췄습니다.
Mechanical Overhaul for Precision Recovery
정밀도 복원을 위한 기계부 오버홀
Mechanical overhaul focused on the slide, feed, and rotating components that directly influence positioning and machining accuracy. Each section was inspected and then reconditioned, repaired, or replaced according to its actual condition.
Goal was to restore the mechanical precision required for consistent centerless grinding rather than simply replacing worn components.
기계부 오버홀은 위치 결정과 가공 정밀도에 직접 영향을 주는 슬라이드, 이송부 및 회전부를 중심으로 진행했습니다. 각 부위의 상태를 점검한 뒤 필요한 부분은 재가공하거나 수리하고, 교체가 필요한 부품은 신품으로 교체했습니다.
단순히 마모된 부품을 교체하는 것이 아니라, 센터리스 연삭에 필요한 기계적 정밀도를 다시 확보하는 데 중점을 두었습니다.
- Regrinding, scraping, and clearance adjustment of the G/W head and R/W slide
연삭 휠(G/W) 헤드 및 조정 휠(R/W) 슬라이드 재연삭, 습합 및 유격 조정 - Repair of the G/W spindle, drive pulley, motor, and other rotating components
G/W 스핀들, 구동 풀리, 모터 등 주요 회전부 보수 - Repair, re-machining, or replacement of the dresser, work rest, and other worn parts
드레서, 공작물 받침 및 주요 마모 부품 수리, 재가공 또는 교체 - Servicing of aging electrical components and the operator panel, along with restoration of the existing control program
노후 전장부품 및 운전반 정비, 기존 제어 프로그램 복원
R/W Gearbox Retrofit for Stable Workpiece Rotation
워크 회전 안정화를 위한 조정 휠(R/W) 기어박스 리트로핏
In centerless grinding, the regulating wheel controls both workpiece rotation and feed. For this project, the R/W drive gearbox was modified to improve the stability of rotational transmission.
The R/W gearbox retrofit was carried out to provide more consistent workpiece rotation for precision OD grinding of pinion shafts.
센터리스 연삭에서 조정 휠(R/W)은 워크의 회전과 이송을 제어하는 핵심 요소입니다. 이번 프로젝트에서는 회전 전달의 안정성을 높이기 위해 R/W 구동 기어박스를 개조했습니다.
R/W 기어박스 리트로핏을 통해 피니언 샤프트의 정밀 외경 연삭에 필요한 워크 회전 조건을 보다 일정하게 유지할 수 있도록 개선했습니다.
- Modification of the R/W Drive Gearbox Unit
조정휠 기어박스 개조
Machine Retrofit Approach Based on Actual Equipment Condition
장비 상태에 맞춰 결정하는 리트로핏 범위
Machine retrofit should not follow the same scope for every piece of equipment. The required work can vary depending on the machine’s age, mechanical condition, control system, machining accuracy, and how it is being used in production.
At ORSKOREA, we first assess the actual condition of the machine and then determine which parts can be retained, which need to be restored, and where a retrofit will provide the greatest benefit.
Based on this assessment, the overhaul and retrofit scope is tailored to the equipment and its production requirements, helping avoid unnecessary replacement while focusing improvement on the areas that matter most.
설비 리트로핏은 모든 장비에 동일한 범위로 적용할 수 있는 작업이 아닙니다. 장비의 사용 연수와 기계 상태, 제어 시스템, 가공 정밀도, 실제 생산 환경에 따라 필요한 작업 범위가 달라질 수 있습니다.
오알에스코리아는 먼저 장비의 실제 상태를 확인한 뒤, 계속 활용할 부분과 복원이 필요한 부분, 리트로핏을 통해 개선할 부분을 구분해 작업 범위를 결정합니다.
이러한 진단을 바탕으로 장비와 생산 조건에 맞춰 오버홀 및 리트로핏 범위를 구성하고, 불필요한 교체는 줄이면서 실제 개선이 필요한 부분에 집중합니다.
