Hydrostatic Guideway: How It Supports Ultra-Precision Grinding | 유정압 가이드웨이: 초정밀 연삭을 뒷받침하는 핵심 기술

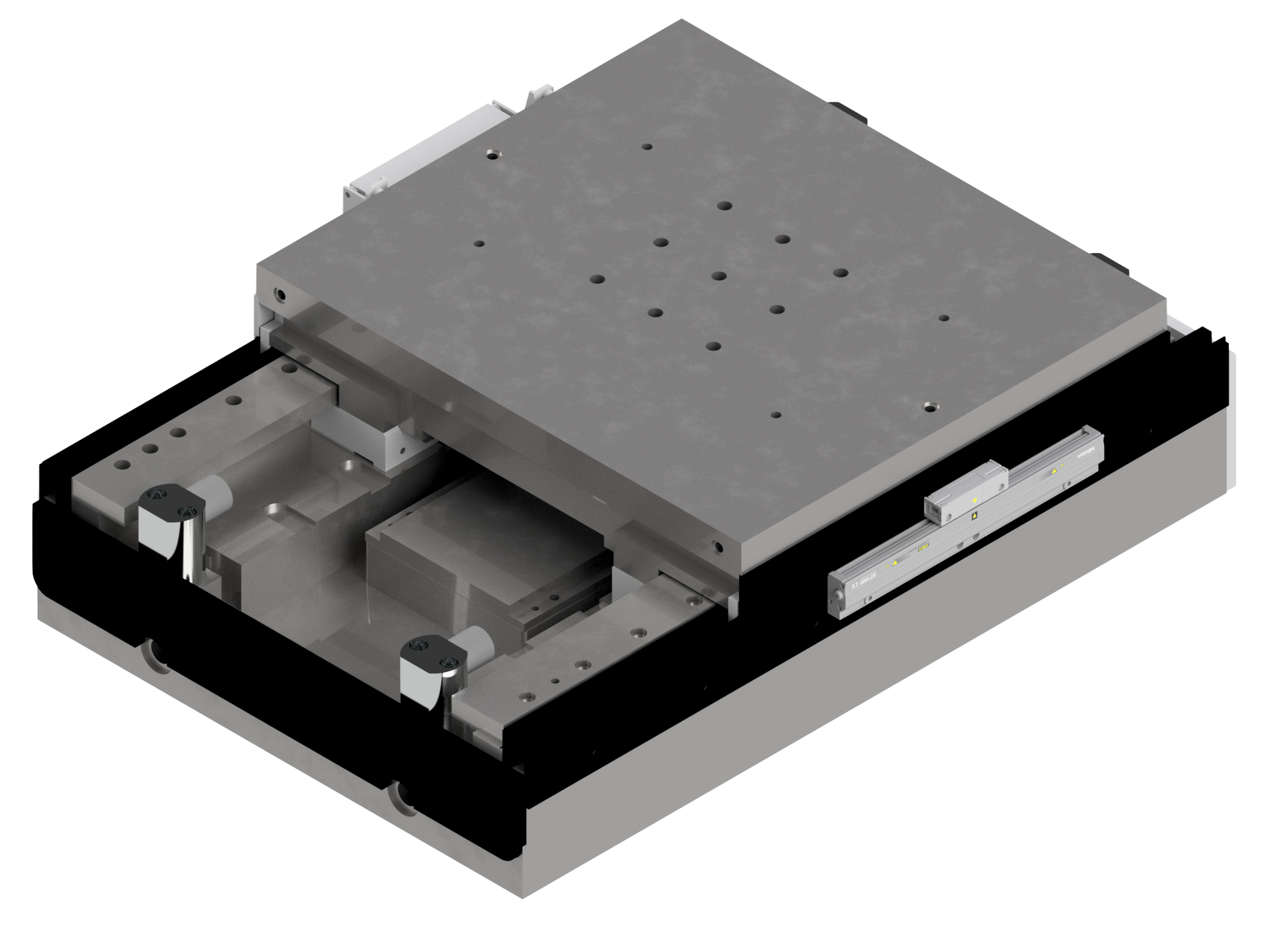

Hydrostatic guideway, also referred to as a hydrostatic slide or hydrostatic slideway, is a precision linear motion system used in high-precision machine tools. Unlike rolling-element linear guides or conventional contact-type slideways, it supports the moving table through a continuously supplied film of pressurized oil.

Hydrostatic guideway allows the machine axis to move on a controlled oil film, minimizing direct contact between the moving and stationary guide surfaces.

During operation, pressurized oil is supplied to specially designed pockets in the guideway, forming a thin and stable oil film that supports the moving load. This helps the axis maintain smooth and controlled linear motion, while the actual performance depends on factors such as oil pressure, viscosity, pocket design, film thickness, and machine load.

This operating principle makes hydrostatic guideways particularly suitable for machine tools where precise and stable axis movement is essential.

유정압 가이드웨이(Hydrostatic Guideway)는 유정압 슬라이드(Hydrostatic Slide) 또는 유정압 슬라이드웨이라고도 하며, 고정밀 공작기계에 적용되는 정밀 직선 이송 시스템입니다. 롤링 요소를 사용하는 리니어 가이드나 접촉식 슬라이드웨이와 달리, 지속적으로 공급되는 가압 오일막을 통해 이동 테이블을 지지합니다.

유정압 가이드웨이는 이동부와 고정부 사이의 직접적인 접촉을 최소화하고, 제어된 오일막 위에서 기계 축이 움직일 수 있도록 하는 구조입니다.

운전 중에는 가압된 오일이 가이드웨이 내부의 설계된 포켓으로 공급되며, 이동부를 지지하는 얇고 안정적인 오일막을 형성합니다. 이를 통해 축이 부드럽고 제어된 상태로 직선 이송할 수 있으며, 실제 성능은 오일 압력과 점도, 포켓 구조, 오일막 두께, 기계 하중 등의 설계 조건에 따라 달라집니다.

이러한 작동 원리 때문에 유정압 가이드웨이는 정밀하고 안정적인 축 이송이 중요한 공작기계에 특히 적합합니다.

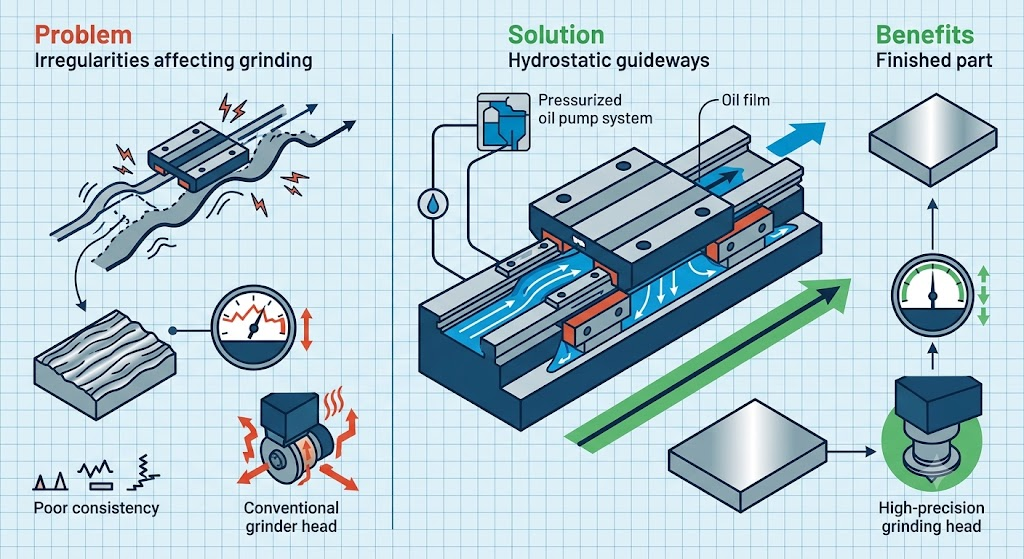

In precision grinding, even small irregularities in axis movement can affect dimensional accuracy, surface finish, and process consistency. Stable feed motion is therefore just as important as spindle performance, wheel condition, and machine rigidity.

By supporting the machine axis on a pressurized oil film, hydrostatic guideways help maintain smooth motion and vibration stability during fine-feed and low-speed grinding.

These characteristics make hydrostatic guideways particularly valuable in grinding machines that require consistent accuracy over repeated production cycles.

정밀 연삭에서는 축 이송의 작은 불안정성도 치수 정밀도와 표면 품질, 공정 일관성에 영향을 줄 수 있습니다. 따라서 안정적인 이송은 스핀들 성능이나 연삭 휠 상태, 기계 강성과 함께 중요한 요소입니다.

유정압 가이드웨이는 가압된 오일막으로 기계 축을 지지해 미세 이송이나 저속 연삭에서도 부드러운 움직임과 진동 안정성을 유지하는 데 도움을 줍니다.

이러한 특성으로 인해 유정압 가이드웨이는 반복 생산에서도 일정한 정밀도를 요구하는 고정밀 연삭기에 특히 유용합니다.

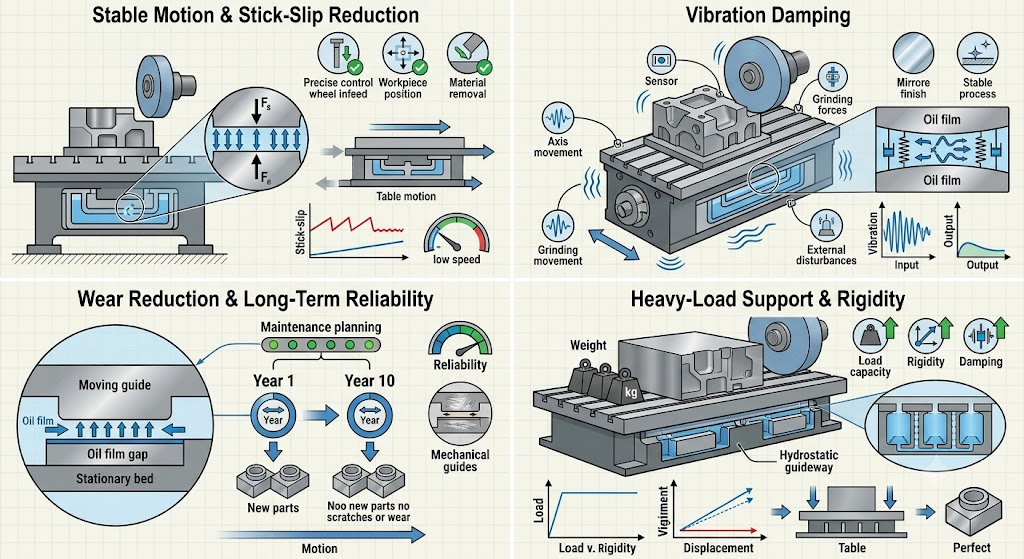

In precision grinding, stable feed motion is essential. A hydrostatic guideway supports axis movement with a pressurized oil film, helping the table move smoothly even during fine-feed or low-speed operation.

Because the guide surfaces are separated by the oil film, the system can also significantly reduce stick-slip behavior compared with direct-contact sliding systems. This helps maintain more consistent axis movement when precise control of wheel infeed, workpiece position, and material removal is required.

정밀 연삭에서는 안정적인 이송이 매우 중요합니다. 유정압 가이드웨이는 가압된 오일막으로 축 이송을 지지해 미세 이송이나 저속 운전에서도 테이블이 부드럽게 움직일 수 있도록 합니다.

또한 가이드면이 오일막으로 분리되기 때문에 직접 접촉식 슬라이딩 구조에 비해 스틱슬립 현상을 크게 줄일 수 있습니다. 이는 연삭 휠의 절입, 공작물 위치, 소재 제거량을 정밀하게 제어해야 하는 공정에서 보다 일정한 축 이송을 유지하는 데 도움이 됩니다.

Oil film in a hydrostatic guideway provides damping that helps absorb and control vibration generated by axis movement, grinding forces, and external disturbances.

In grinding operations, vibration directly affects surface finish, process stability, and machining consistency. A more stable guideway structure therefore helps create the conditions needed for more consistent grinding results.

유정압 가이드웨이의 오일막은 축 이송, 연삭 저항, 외부 요인 등으로 발생하는 진동을 흡수하고 제어하는 감쇠 특성을 제공합니다.

연삭 공정에서 진동은 표면 품질과 공정 안정성, 가공 일관성에 직접적인 영향을 줄 수 있기 때문에, 안정적인 가이드웨이 구조는 보다 일정한 연삭 결과를 확보하는 데 중요한 역할을 합니다.

During normal operation, the moving and stationary guide surfaces remain separated by an oil film, reducing direct mechanical contact and wear.

This helps preserve the guideway’s motion characteristics over long periods of operation. For manufacturers running high-value precision grinding machines, this is important not only for machining accuracy but also for equipment reliability, maintenance planning, and long-term machine performance.

정상적인 운전 상태에서는 이동부와 고정부의 가이드면이 오일막으로 분리되어 직접적인 기계 접촉과 마모를 줄일 수 있습니다.

이는 장기간 운용에서도 가이드웨이의 이송 특성을 유지하는 데 도움이 됩니다. 고가의 정밀 연삭기를 운영하는 제조사 입장에서는 가공 정밀도뿐 아니라 설비 신뢰성, 유지보수 계획, 장기적인 장비 성능 측면에서도 중요한 요소입니다.

Hydrostatic guideways can be designed to support heavy tables, large workpieces, and demanding machining loads while maintaining smooth axis movement. This makes them particularly suitable for precision machine tools where load capacity, rigidity, damping, and motion stability must be considered together.

유정압 가이드웨이는 무거운 테이블이나 대형 공작물, 높은 가공 하중을 지지하면서도 부드러운 축 이송을 유지하도록 설계할 수 있습니다. 따라서 하중 지지력과 강성, 진동 감쇠, 이송 안정성을 함께 고려해야 하는 정밀 공작기계에 적합합니다.

Hydrostatic guideways and conventional linear guides both support precise linear motion, but they do so in fundamentally different ways. A conventional linear guide typically uses rolling elements such as balls or rollers, while a hydrostatic guideway supports the moving surface on a continuously supplied pressurized oil film.

Neither system is universally better: the right choice depends on whether the machine prioritizes speed and simplicity or precision, damping, low-speed stability, and long-term motion accuracy.

유정압 가이드웨이와 일반 리니어 가이드는 모두 정밀한 직선 운동을 안내하지만, 움직임을 지지하는 방식에는 근본적인 차이가 있습니다. 일반적인 리니어 가이드는 볼이나 롤러와 같은 롤링 요소를 사용하는 반면, 유정압 가이드웨이는 지속적으로 공급되는 가압 오일막으로 이동부를 지지합니다.

어느 방식이 항상 우수한 것은 아니며, 속도와 구조의 단순성을 우선할지 또는 정밀도와 진동 감쇠, 저속 안정성, 장기적인 이송 정밀도를 중시할지에 따라 적합한 방식이 달라집니다.

Hydrostatic guideways are therefore commonly considered for applications where stable fine feed, vibration control, and repeatable accuracy are especially important. Typical applications include cylindrical grinding machines, centerless grinding machines, internal grinding machines, thread grinding machines, and other ultra-precision machine tools.

따라서 유정압 가이드웨이는 미세 이송의 안정성, 진동 제어, 반복 정밀도가 특히 중요한 공정에서 주로 검토됩니다. 대표적으로 원통 연삭기, 센터리스 연삭기, 내경 연삭기, 나사 연삭기 및 각종 초정밀 공작기계에 적용할 수 있습니다.

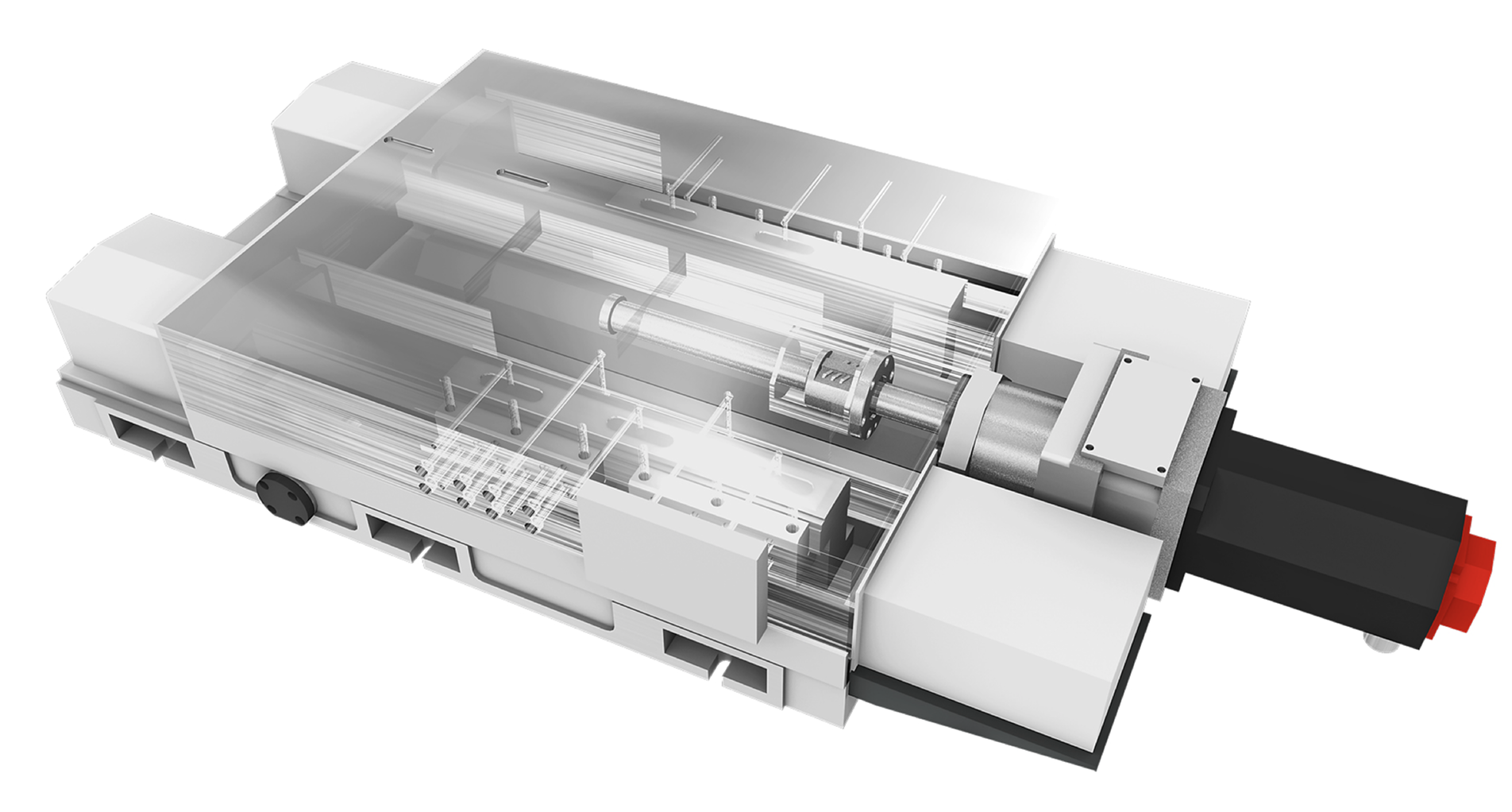

Hydrostatic guideway cannot be evaluated independently from the machine around it. Its performance depends on how the guideway, oil supply system, machine structure, load conditions, and axis configuration are designed to work together.

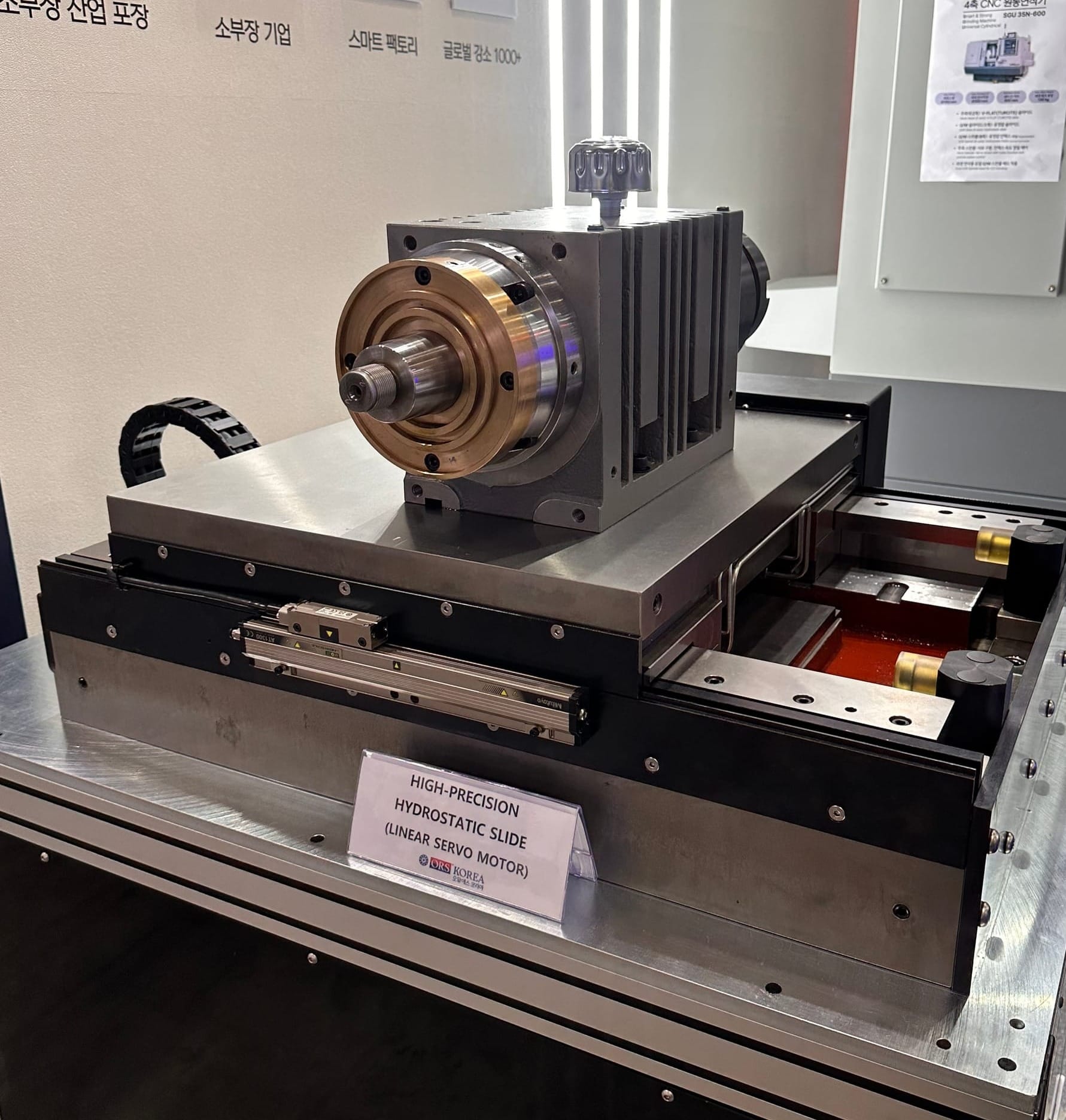

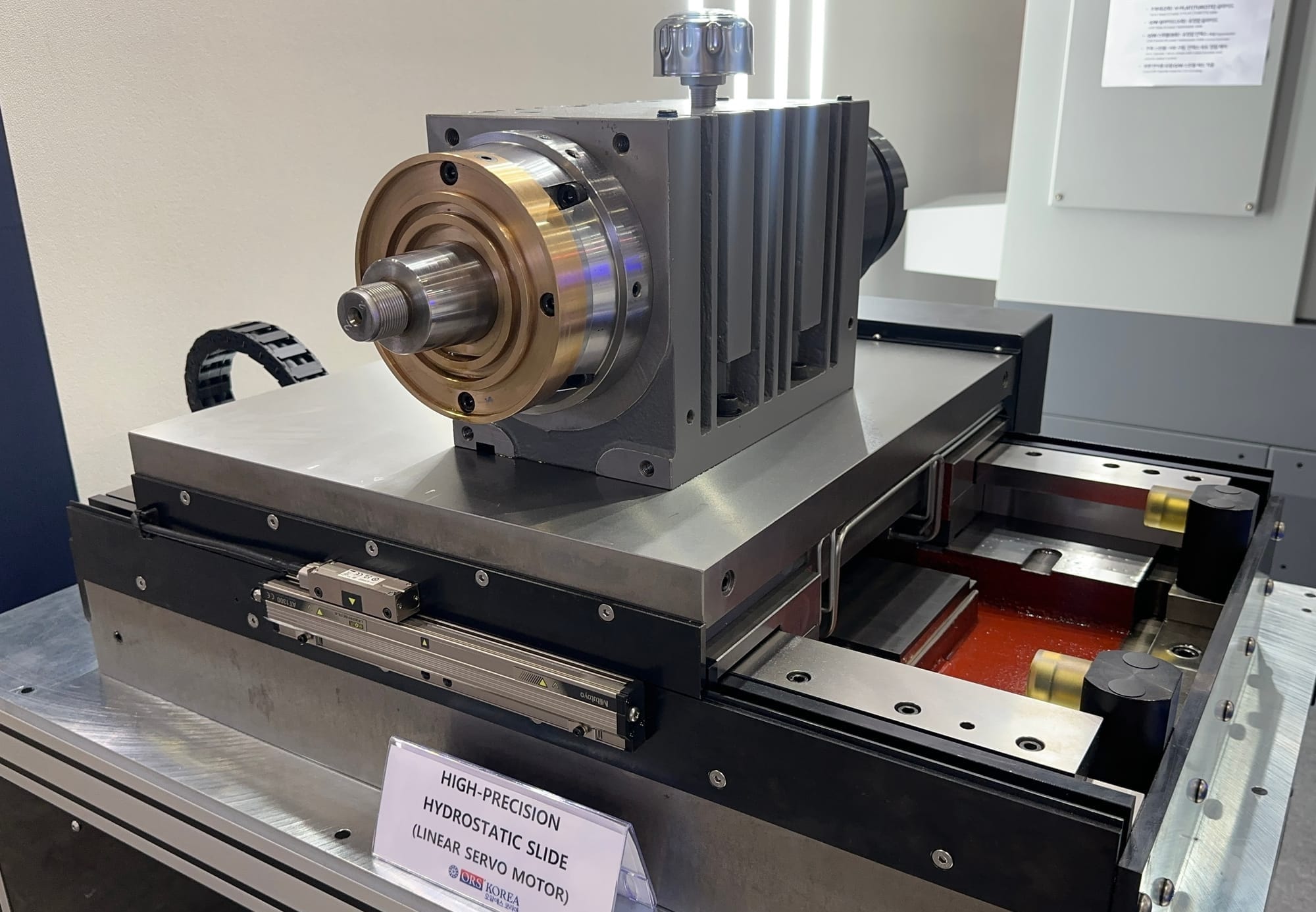

ORSKOREA manufactures hydrostatic guideway systems and applies them as part of its precision grinding machine solutions, with the goal of supporting stable axis motion and consistent grinding performance. Depending on the machining requirements and machine configuration, the guideway system can be engineered together with the overall machine structure to balance precision, rigidity, damping, and long-term operating stability.

If you are reviewing a new precision grinding machine or considering improvements to an existing machine’s slide system, ORSKOREA can support you in evaluating the most suitable approach for your application.

유정압 가이드웨이는 단독으로 성능을 판단하기보다, 오일 공급 시스템과 기계 구조, 하중 조건, 축 구성 등이 어떻게 함께 설계되는지를 종합적으로 고려해야 합니다.

오알에스코리아는 유정압 가이드웨이 시스템을 제작하고 정밀 연삭기 솔루션에 적용해, 안정적인 축 이송과 일관된 연삭 성능을 구현할 수 있도록 설계합니다. 가공 조건과 장비 구성에 따라 정밀도와 강성, 진동 감쇠, 장기적인 운전 안정성을 균형 있게 확보할 수 있도록 가이드웨이와 장비 구조를 함께 검토할 수 있습니다.

새로운 정밀 연삭기 도입을 검토하고 있거나 기존 장비의 슬라이드 시스템 개선이 필요하다면, 적용 조건에 적합한 방향을 찾을 수 있도록 오알에스코리아가 함께 지원하겠습니다.
