What is a Cylindrical Grinding Machine?

원통연삭기 (Cylindrical Grinding Machine) 란?

A cylindrical grinding machine is a specialized tool used to grind the outer or inner surfaces of cylindrical or conical components. The primary purpose of cylindrical grinding is to improve the surface quality of the circular workpiece and achieve precise tolerances.

Work pieces processed on lathes or CNC lathes often have insufficient surface roughness Ra values. Thus, a cylindrical grinding machine is needed in various industrial fields where precision and surface quality are critical.

원통연삭기는 원통형 또는 원추형의 외경 또는 내경을 연삭 가공하는 데 사용되는 기계입니다. 작업의 주요 목적은 원형 작업물의 표면 품질을 향상시키고, 정밀한 공차를 달성시키는 것입니다.

선반이나 CNC 선반에서 가공된 작업물은 일반적으로 표면 거칠기 Ra가 부족한 경우가 많습니다. 따라서 원통연삭기는 제품의 정밀도와 표면 품질을 향상시키는 데 필수적인 장비입니다.

Applications of Cylindrical Grinding Machines

원통연삭기의 응용 분야

• Automotive Industry | 자동차 산업
  Grinding high-precision components like engine parts, gears, and bearings.
  엔진 부품, 기어, 베어링 등 고정밀 부품의 외경 및 내경 가공

• Aerospace Industry | 항공우주 산업
  Machining durable, high-precision parts such as turbine blades and landing gear.
  터빈 블레이드, 항공기 착륙 장치 등 고강도 고정밀 부품의 가공

• Medical Device Industry | 의료기기 산업
  Precision grinding of surgical instruments and implants.
  수술 도구, 임플란트 등 정밀 가공이 필요한 부품

• Electronics Industry | 전자 산업
  Crafting high-precision parts for semiconductor manufacturing equipment.
  반도체 제조 장비 부품 등 고정밀 기계 부품의 가공

Advantages of Cylindrical Grinding Machines

원통연삭기의 장점

• Ideal for Diverse yet Small-Batch Productions | 다품종소량생산에 적합
  The Cylindrical Grinding Machine is perfect for manufacturing diverse products in small quantities.
  원통연삭기는 높은 유연성과 정밀도를 갖추고 있어 다양한 제품을 소량으로 생산하는 데 적합 합니다.

• High-precision Dimensional Capability | 정밀도 높은 치수 가공 가능
  Capable of achieving micrometer-level accuracy (1 μm), ensuring superior product quality.
  1미크론 수준의 정밀도를 얻을 수 있어 고품질 작업에 유리합니다.

• Capability for Tapered and Curved Grinding | 테이퍼, 외경을 연마 및 곡선 연마 가능
  The swivel function of the table, spindle and wheelhead enables efficient grinding of tapered or curved surfaces. If the material has a cylindrical or a semi-cylindrical surface, it can be processed. External grinding can also be performed through center work using a tailstock, similar to lathe processing.
  테이블, 주축대, 휠헤드의 선회 기능을 통해 테이퍼 및 곡선 연마 작업이 가능합니다. 또한 소재가 연마가능한면이 원통, 단면 원통이면 작업이 가능합니다. 선반가공처럼 심압대를 이용해서 양CENTER작업을 통해 외경연마도 수행할 수 있습니다.

• Length Versatility | 다양한 길이 및 소재 작업 가능
  Can process workpieces ranging from 600mm, 800mm, 1000mm, 1200mm to 1500mm.
  길이 600mm에서 800, 1000, 1200 및 최대 1500mm까지의 긴 소재도 가공할 수 있습니다.

• Efficient Grinding Wheel Reuse | 효율적인 연마 재활용
  Grinding wheels can be redressed for reuse when worn, extending their lifespan and reducing costs.
  지석이 마모되더라도 드레셔 작업을 통해 외경을 재사용할 수 있습니다.

• Smooth Table Movement and Low Noise and Vibration | 편리한 이송과 낮은 소음
  Equipped with ball screws and motors, the table moves smoothly left and right while rubber belts minimizing the noise and vibrations, improving the working environment.
  테이블에 볼스크류와 모터를 적용하여 좌우 이송이 편리하며, 고무 벨트를 사용해 진동과 소음을 줄였습니다.

• Space Efficient | 공간 효율성
  Smaller size compared to larger grinding machines allows better utilization of workspace.
  원통연삭기는 대형 연삭기보다 크기가 작아 작업 공간을 효율적으로 활용할 수 있습니다.

• Internal Grinding Capability | 내경 작업 가능성
  Utilizes a chuck for internal grinding operations, ensuring stable and precise machining.
  원통연삭기는 내경 작업 시 척을 사용하여 안정적이고 정밀한 연마 작업을 제공합니다.

• Front and Back Movement of Table | 테이블 전후 이송 가능
  Allows for a wider range of applications thanks to forward and backward movement of the table, enhancing operational ease.
  원통연삭기는 테이블의 전후 이송 기능을 통해 더 넓은 범위의 작업이 가능합니다.

Disadvantages of Cylindrical Grinding Machines

원통연삭기의 단점

• Unsuitable for Mass Production 대량생산 및 대형 작업의 부적합
  Designed for small-batch operations, the machine lacks the efficiency required for large-scale manufacturing.Furthermore, larger products that exceed the machine's size limitations cannot be processed and must be outsourced.

  대량생산보다는 소량 생산에 초점이 맞춰져 있어 대규모 생산에는 효율성이 떨어집니다. 특히 규모가 큰 제품은 장비의 크기 한계로 인해 작업을 할 수 없어, 외주로 보내야 합니다.

• Dependence on Skill of the Operator and Risk of Operator Fatigue | 숙련된 작업자의 필요성 및 작업자의 피로감 위험
  The skill of the worker has a great influence on the quality of the finished product. Likewise, High levels of concentration required during operations may lead to operator fatigue.However, this can be automated through the SGU Series' CNC cylindrical grinder from ORSKOREA.

  작업자의 숙련도가 결과 품질에 큰 영향을 미칩니다.
  특히 집중 작업으로 인해 작업자가 쉽게 피로감을 느낄 수 있습니다.

• Safety Concerns | 안전성 문제
  Without a cover, there is a risk of cutting oil splashing on the operator with a potential risk of personal injury if the grinding wheel breaks.This can be prevented by ORS Korea's fully enclosed splash guard!

  커버가 없어서 절삭유가 작업자에게 튈 가능성이 있으며, 지석 파손 시 인명피해 위험이 있습니다. 오알에스코리아의 완전 폐쇄형 가드로 통해 이러한 사건을 예방할 수 있습니다.

• The Hassle of Replacing the Chuck |척 교체의 번거로움
  When performing two-center work or external diameter grinding work using a jig, having to replace the chuck can slow down production.

  양 센터 작업이나 지그를 이용한 외경 연마 작업 시에는 척을 교체해야 하는 번거로움이 있습니다.

• Frequent Grinding Wheel Replacement | 소재에 따른 지석 교체 필요 및 지석의 사용 한계
  Grinding wheels must be replaced when 70% of the original diameter is used, requiring regular maintenance.Likewise, depending on the material being processed, the wheel should be replaced with a suitable grinding stone.

  가공하는 소재에 따라 적합한 지석으로 교체해야 하고, 지석 외경이 70% 이상 사용되면 교체돼야 합니다.

• Height Alignment of the Spindle and Tailstock | 주축대와 심압대의 센터 높이 정렬
  For precise roundness and machining, the spindle and tailstock heights must be perfectly aligned.

  정확한 진원도 및 가공을 위해서 주축대와 심압대 센터 높이가 같아야합니다.

• Limitation of Perpendicularity Over Time | 직각도의 한계
  The center height of the cylindrical grinder wears out through the bed, tailstock, wheelhead rotation, and slide which results in the perpendicularness of the finished product becomes less and less, so the operator must correct the perpendicularness.

  원통연삭기에 센터 높이는 배드면,심압대,휠헤드 회전및 슬라이드를 통해 마모될수록 직각도가 안 나오게 되어, 작업자가 직각도를 수정해야합니다.

• Frequent Maintenance Required | 지속적인 유지보수 관리
  Cutting fluid and grinding debris must be cleaned regularly to maintain machine performance.
  절삭유와 돌가루를 주기적으로 청소해야 합니다.

• Steady Rest is Required for Long Materials | 긴 소재 작업 시 방진구 설치 필요
  When processing long materials, a separate steady rest must be installed.
  긴 소재를 가공할 때는 방진구를 별도로 설치해야 합니다.

• Single-Process Operation | 여러 공정을 동시 진행 불가
  Cylindrical grinding machine cannot perform multiple processes at the same time.
  여러 공정을 한 번에 동시에 진행할 수 없습니다.

• No Table Height Adjustment and Manual Movement Required | 테이블 높이 조절 불가 및 테이블 수동 이송 필요
  The table height of the machine cannot be adjusted and the table must be moved manually for grinding work. However, this situation can also be automated through the SGU Series' CNC cylindrical grinder from ORSKOREA.

  테이블 높이를 조절할 수 없으며, 연마 작업을 위해서 테이블을 수동으로 이송해야하는 불편함이 있습니다.다만 오알에스코리아의 CNC 원통연삭기를 통해 이 상황도 자동화 시킬 수 있습니다!

The cylindrical grinder has various advantages such as precision processing, efficiency, and space utilization, and is an excellent equipment specialized for high-variety, small-quantity production and work requiring high precision.

It is capable of various grinding operations such as cylinder, cross-section, and inner diameter, and thanks to the technology utilizing ball screws, motors, and rubber belts, it has low vibration and noise and excellent space utilization. Additionally, being able to reuse worn grinding stone through dresser operations makes it cost-effective in terms of maintenance.

However, its disadvantages such as requiring skilled workers, fatigue due to the work, requiring chuck replacement, grinding stone management, requiring manual table movement can be challenging.

In particular, not being suitable for mass production or large-scale work, and it is specialization for small-quantity, multi-variety production are issues that may limit its areas of use.

원통연삭기는 정밀 가공, 효율성, 및 공간 활용성까지 다양한 장점을 가진 기계로써 다품종 소량 생산과 높은 정밀도가 요구되는 작업 위한 특화된 장비입니다.

원통, 단면, 내경 등 다양한 연마 작업이 가능하며, 볼스크류와 모터, 고무 벨트를 활용한 기술 덕분에 진동과 소음이 적고 공간 활용성이 뛰어납니다. 또한, 지석의 마모에도 드레셔 작업을 통해 재사용이 가능한 점에서 유지비용 측면에서도 큰 장점입니다.

그러나, 숙련된 작업자의 필요성, 작업으로 인한 피로, 척 교체의 번거로움, 연마 지석 관리, 수동 테이블 이동의 필요성 등과 같은 단점은 도전 과제가 될 수 있습니다.

특히, 대량 생산이나 대규모 작업에 적합하지 않으며, 다품종 소량 생산에 특화되어 있다는 점은 사용 영역을 제한할 수 있는 요인입니다.

Then, how about ORSKOREA's cylindrical grinding machines?
그렇다면, 오알에스코리아의 원통 연삭기는 어떨까요?

Key Features of ORSKOREA Cylindrical Grinding Machine?

오알에스코리아의 원통연삭기 특징은?

• Swing Capacity Up To 350mm
  350mm까지 연삭가능

• Hydrodynamic or Hydrostatic Spindle Options
  유정압스핀들, 유동압스핀들 모두 가능

• Mineral Casting Bed Options for Enhanced Stability
  안전성을 강화한 광물 복합 소재 베드

• Multi Workhead & Adjustable Tailstock for Flexibility
  유연성을 위한 다중 작업 헤드와 조절 가능한 테일스톡

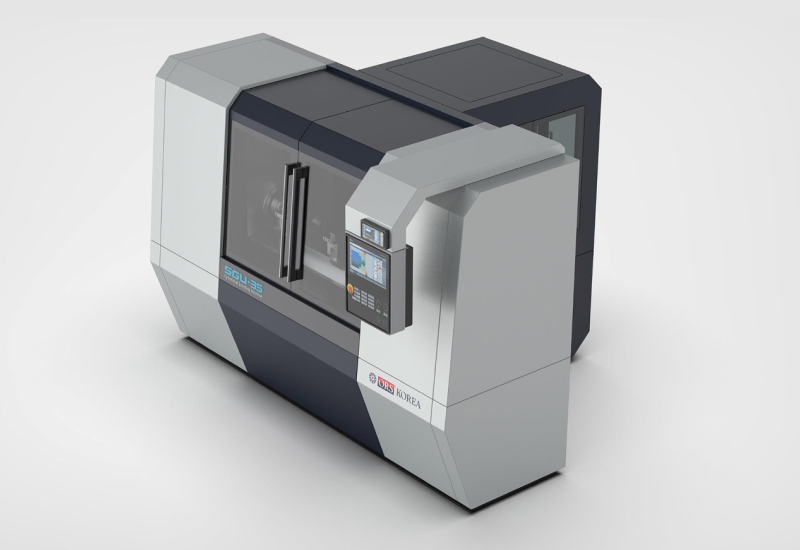

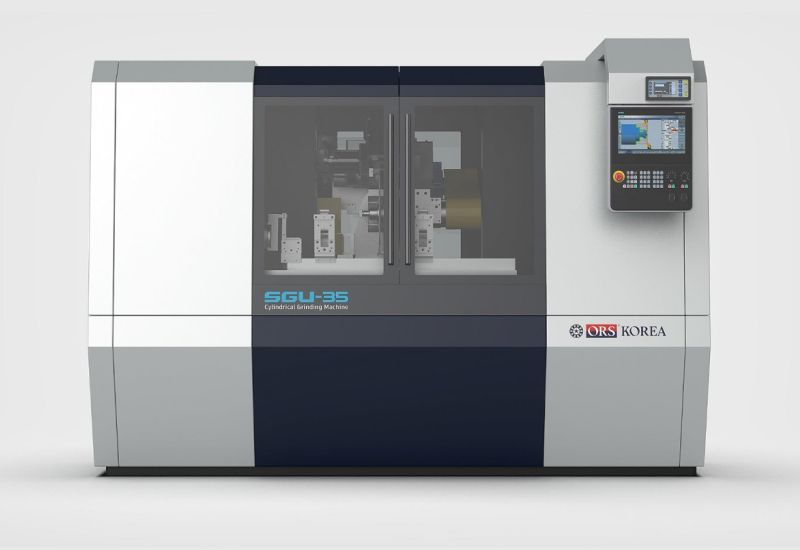

ORSKOREA specializes in cylindrical grinding machines, offering advanced models like the SGU 35, SGUN 65, and SGAN 33.

With various sizes and configurations, including manual, CNC, and NC options, we deliver tailored solutions to meet diverse customer needs. Our machines are engineered to enhance both production efficiency and product quality, supporting your goals for precision and reliability.

오알에스코리아는 원통연삭기 분야에서 SGU 35 및 SGUN 65 및 SGAN 33 모델으로 전문성을 보유하고 있습니다.

다양한 사이즈의 기계들과 수동, CNC 및 NC 옵션으로 저희는 고객의 다양한 요구에 맞춘 맞춤형 솔루션을 제공하며, 생산 효율성과 품질 향상을 동시에 실현할 수 있도록 지원합니다.

Written by Yasin Ozdemir
Global B2B Sales Associate
ORSKOREA
